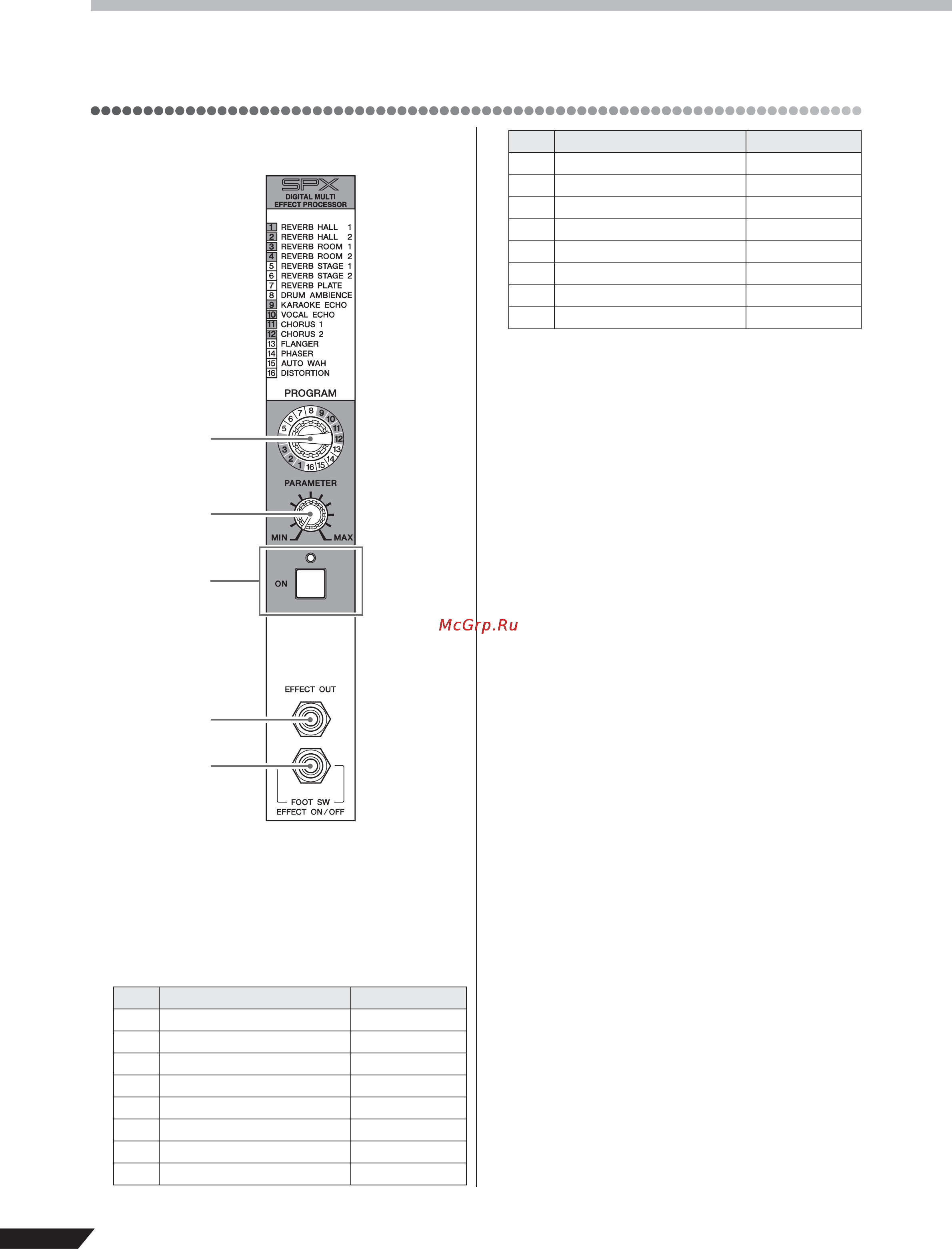

Контроллеры и разъемы Секция цифровых эффектов UEL OR EFF Е REVERB HALL 1 REVERB HALL 2 REVERB ROOM 1 REVERB ROOM 2 REVERB STAGE 1 REVERB STAGE 2 REVERB PLATE DRUM AMBIENCE KARAOKE ECHO VOCAL ECHO CHORUS 1 CHORUS 2 FLANGER PHASER AUTO WAH DISTORTION Программа Параметр 9 KARAOKE ECHO DELAYTFME 10 VOCAL ECHO DELAY TIME 11 CHORUS 1 LFOFREQ 12 CHORUS 2 LFOFREQ 13 FLANGER LFOFREQ 14 PHASER LFOFREQ 15 AUTO WAH LFOFREQ 16 DISTORTION DRIVE Ф Регулятор PARAMETER PROGRAM Регулирует параметр глубина скорость и т д взаи мосвязанный с выбранным типом эффекта ПРИМЕЧАНИЕ Микшер сохраняет последнее значе ние используемое с каждым типом эффекта Когда Вы выбираете другой тип эффекта микшер автоматичес ки восстанавливает значение которое использовалось с данным типом эффекта независимо от текущей позиции регулятора PARAMETER Но следует помнить что все значения возвращаются к их значениям по умолчанию при выключении питания о PARAMETER А В Переключатель ON Включает и выключает внутренний процессор эффек тов Внутренний эффект применяется если этот пере ключатель включен индикатор светится В качестве альтернативы переключателю ON Вы можете исполь зовать приобретаемый отдельно педальный переклю чатель FC5 чтобы включать и выключать внутренний процессор эффектов EFFECT OUT С ПРИМЕЧАНИЕ Внутренний процессор эффектов автоматически включается всякий раз когда Вы вклю чаете питание микшера D rti I FOOT SW EFFECT ON OFF Гнездо EFFECT OUT Колесо PROGRAM Выбирает тип эффекта который используется Вы можете выбрать из следующих 16 различных типов эффекта No Программа Параметр 1 REVERB HALL 1 REVERB TIME 2 REVERB HALL 2 REVERB TIME 3 REVERB ROOM 1 REVERB TIME 4 REVERB ROOM 2 REVERB TIME 5 REVERB STAGE 1 REVERB TIME 6 REVERB STAGE 2 REVERB TIME 7 REVERB PLATE REVERB TIME 8 DRUM AMBIENCE REVERBTIME Это несбалансированное штекерное выходное гнездо выводит сигнал от шины EFFECT Вы можете использо вать это гнездо чтобы подать сигнал на внешний про цессор эффектов Вы можете затем возвратить сигнал подключая внешний процессор эффектов к любому из гнезд LINE на канальных парах 5 6 11 12 А Если Вы возвращаете сигнал от внешнего про цессора эффектов в гнездо LINE на любую из канальных пар 5 6 11 12 пожалуйста убеди тесь что установили регулятор EFFECT для этой канальной пары на О Гнездо FOOT SW Это штекерного типа входное гнездо к которому Вы можете подключить отдельно приобретаемый педальный переключатель YAMAHA FC5 С подключенным педаль ным переключателем Вы можете включать и выключать ногой внутренний процессор цифровых эффектов
