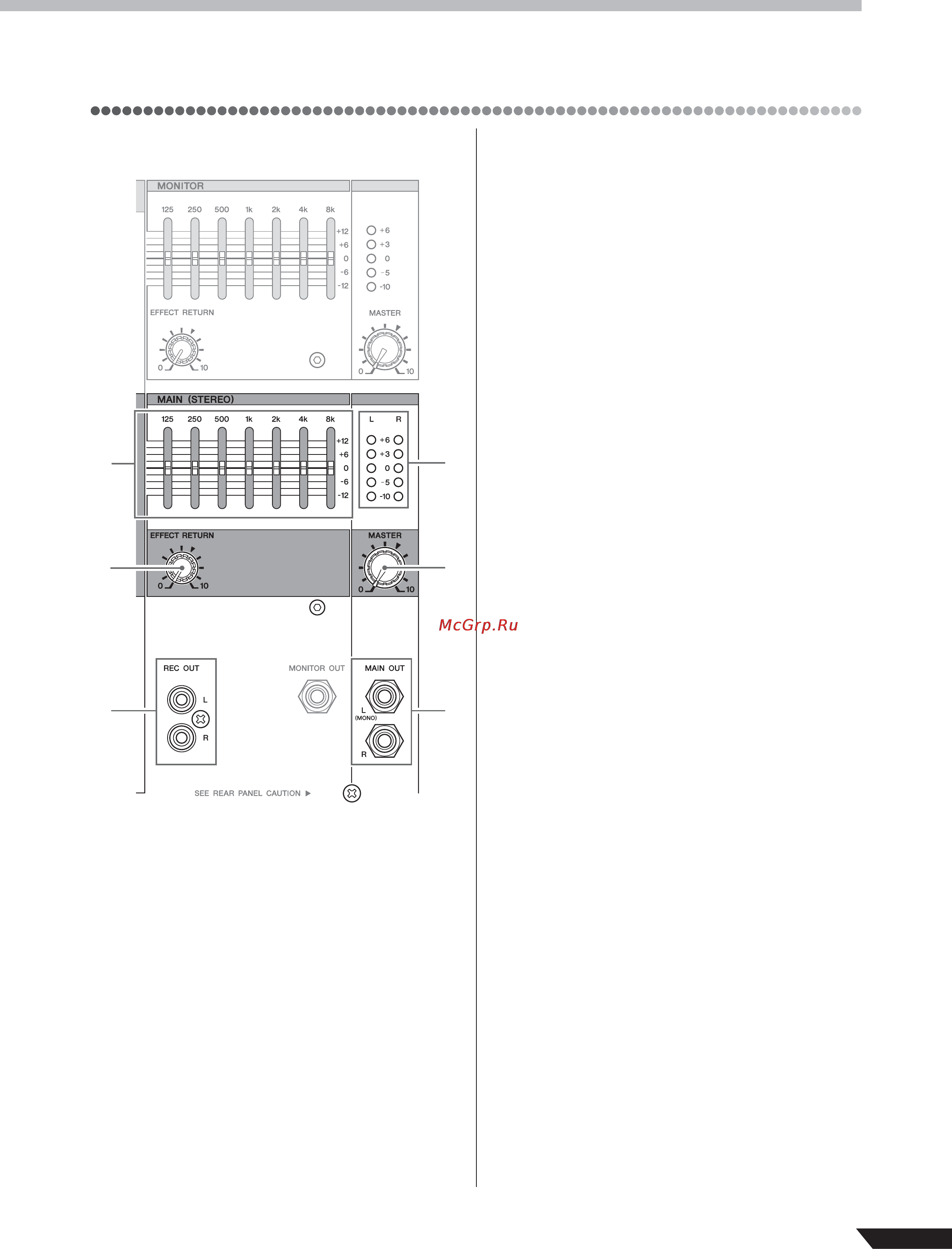

Контроллеры и разъемы Основная секция MAIN в Графический эквалайзер Этот графический эквалайзер с 7 ю полосами регулиру ет частотные характеристики стереосигналов на шинах MAIN Ln MAIN R Это сигнал который выводится через гнезда MAIN OUT и гнезда SPEAKERS Каждая полоса может регулироваться в пределах 12 децибел Основные частоты для полос 125 250 500 1кГцКБ 2кГц КБ 4кГци8кГц Регулятор EFFECT RETURN Регулирует уровень сигнала поступающего от внутрен него процессора цифровых эффектов на шины MAIN Ln MAIN R Регулятор MASTER Регулирует уровень выходного сигнала на гнездах SPEAKERS и MAIN OUT Индикаторы LEVEL Индикаторы Ln R отображают уровень выходного сигна ла MAIN OUT Сигнал MAIN OUT проходит также через внутрен ний усилитель мощности и поступает на гнезда SPEAKERS Следите за индикаторами LIMITER чтобы уровень на гнездах SPEAKERS не был слишком высоким Гнезда MAIN OUT L и R Это небалансные штекерные выходные гнезда основного выходного стереосигнала Обычно эти гнезда подклю чаются к внешнему усилителю мощности или к активной акустической системе Уровень сигнала подающегося на эти гнезда устанавливается регулятором MASTER в секции MAIN и графическим эквалайзером Гнезда REC OUT L и R Это небалансные выходные гнезда типа RCA могут использоваться для подачи основного стереосигнала на внешнее записывающее устройство DAT или кассет ный магнитофон Обратите внимание что в отличие от выходного сигнала гнезд MAIN OUT уровень сигнала поступающего на гнезда REC OUT не устанавливается регулятором MAIN в секции MASTER и графическим эквалайзером ПРИМЕЧАНИЕ Так как этот выходной сигнал не регу лируется микшером Вы должны установить необходи мый уровень на записывающем устройстве
