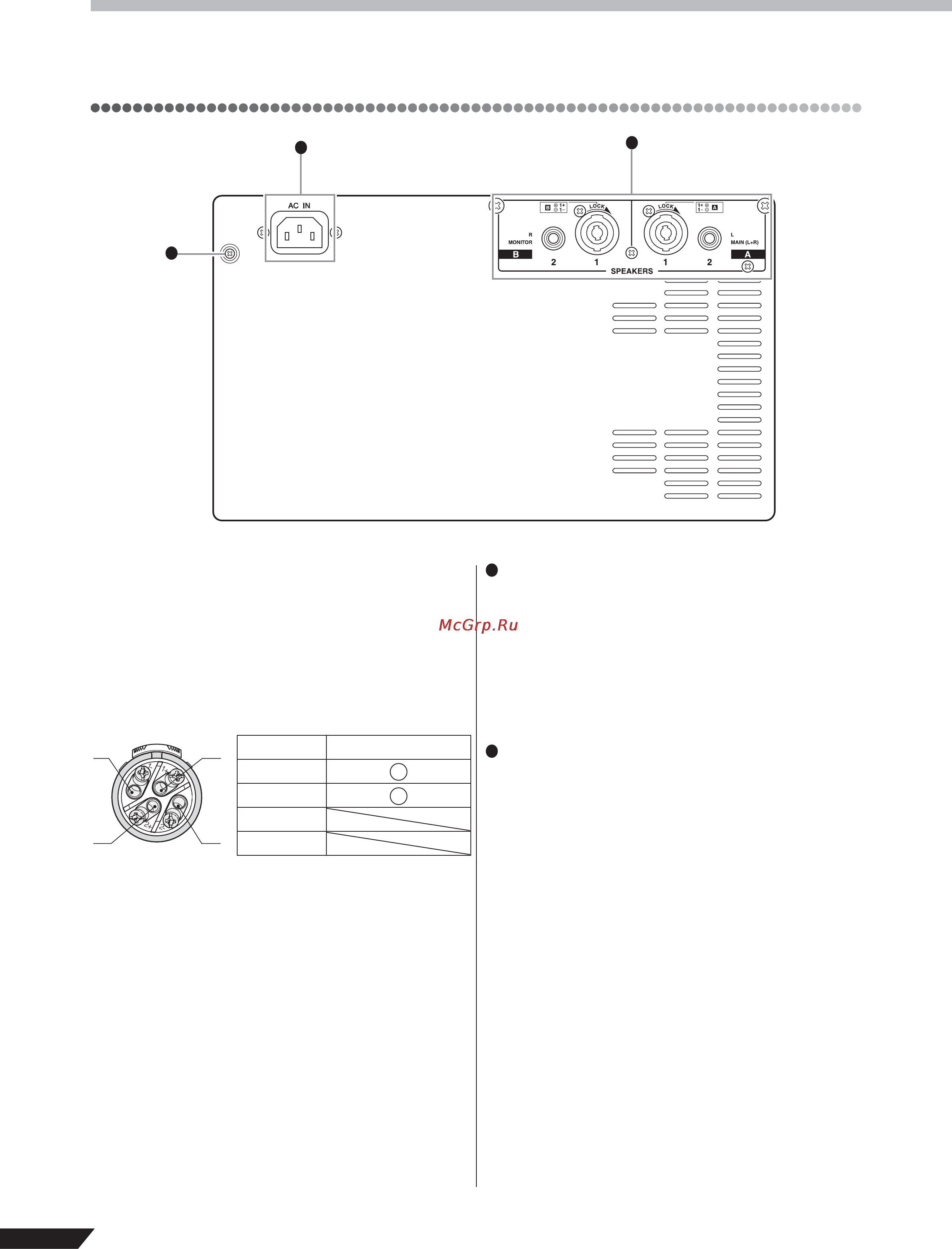

Контроллеры и разъемы Задняя панель Гнезда SPEAKERS Используйте эти гнезда для подключения акустичес ких систем Обратите внимание что выходной сигнал направленный на эти гнезда изменяется согласно установке переключателя POWER АМР AI В1 Выходы Neutrik NL4Speakon Полярность показана ниже Разъем АС 1И Разъем для подключения сетевого шнура Подключите один конец шнура к этому разъему а затем подключи те другой конец к сетевой розетке А Пожалуйста используйте сетевой шнур из комплекта поставки микшера Использование другого кабеля может привести к пожару или повреждению оборудования Винтовая клемма заземления А2 В2 Штекерные выходные гнезда Для обеспечения максимальной безопасности обя зательно надежно заземлите ЕМХ Сетевой шнур из комплекта поставки оснащен 3 клеммной вилкой которая заземляет устройство при подсоединении вилки к сетевой розетке 3 клеммного типа с правиль ным заземлением Если сетевая розетка не заземлена обязательно заземлите устройство с помощью данной винтовой клеммы Правильное заземление способс твует подавлению помех и шумов
