16 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
2.4.3 Световая индикация
2.4.3.1 Световая индикация ESR-1000
Состояние медных интерфейсов GigabitEthernet отображается двумя светодиодными
индикаторами - LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение индикаторов
медных интерфейсов показано на рисунке 2.10. Состояние SFP-интерфейсов отображается двумя
индикаторами RX/ACT и TX/ACT и указано на рисунке 2.11. Значения световой индикации описаны в
таблицах 2.13 и 2.14.

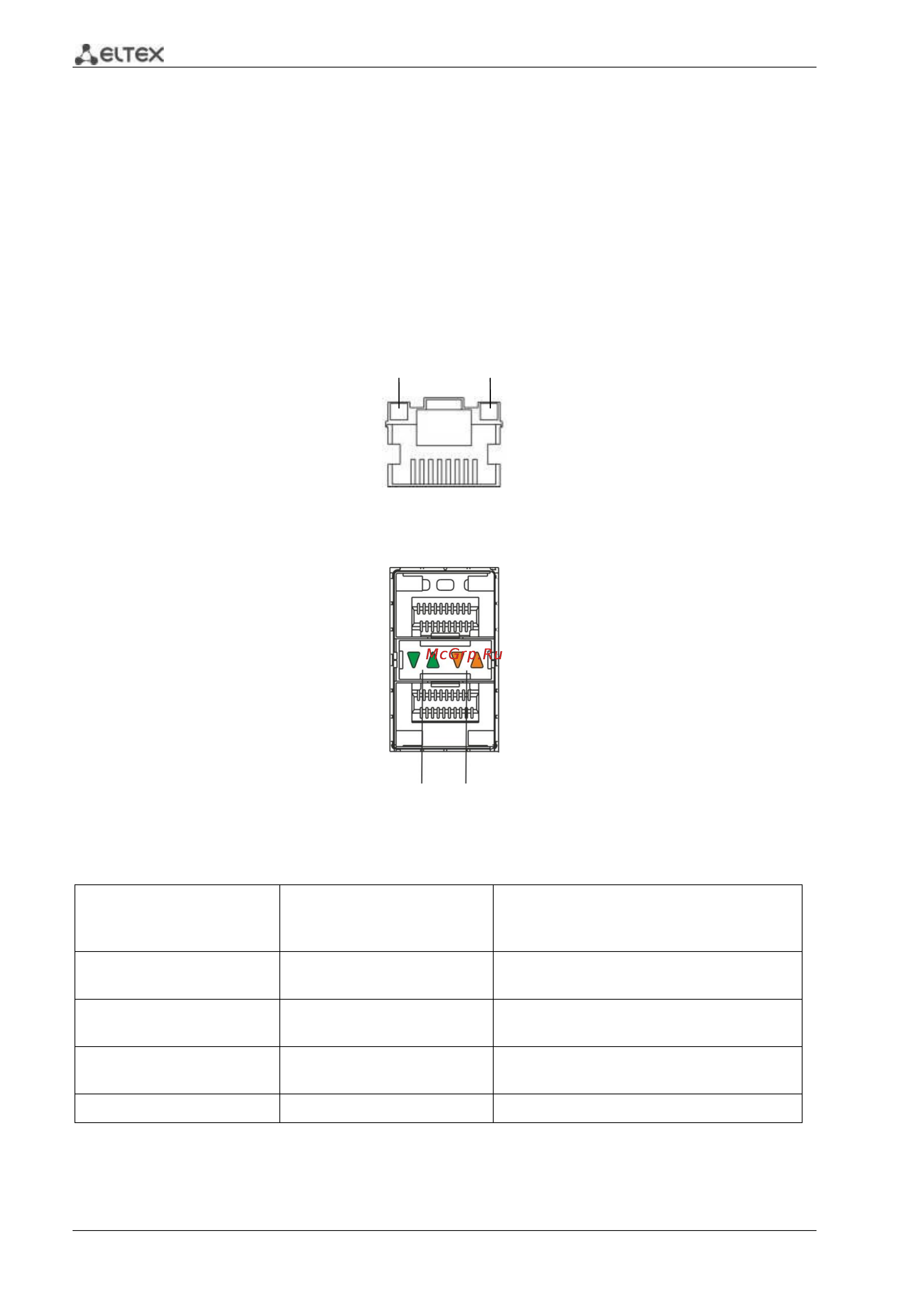

Рисунок 2.10 – Расположение индикаторов разъема RJ-45
Рисунок 2.11 – Расположение индикаторов оптических интерфейсов
Таблица 2.13 – Световая индикация состояния медных интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено
Выключен
Горит постоянно
Установлено соединение на скорости 10
или 100Мбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000Мбит/с
X
Мигание
Идет передача данных
LINK/ACT
SPEED
RX/ACT
TX/ACT
