esr-1000(config-if-gi)# ip ospf area 1.1.1.1
esr-1000(config-if)# ip ospf
esr-1000(config-if)# exit
esr-1000(config)# interface gigabitethernet 1/0/15
esr-1000(config-if-gi)# ip ospf instance 10
esr-1000(config-if-gi)# ip ospf area 1.1.1.1
esr-1000(config-if-gi)# ip ospf
esr-1000(config-if-gi)# exit
esr-1000(config)# exit
Изменения конфигурации вступят в действие после применения:
esr-1000# commit
Configuration has been successfully committed
esr-1000# confirm
Configuration has been successfully confirmed
Задача №2: Изменить тип области 1.1.1.1, область должна быть тупиковой. Тупиковый
маршрутизатор должен анонсировать маршруты, полученные по протоколу RIP.

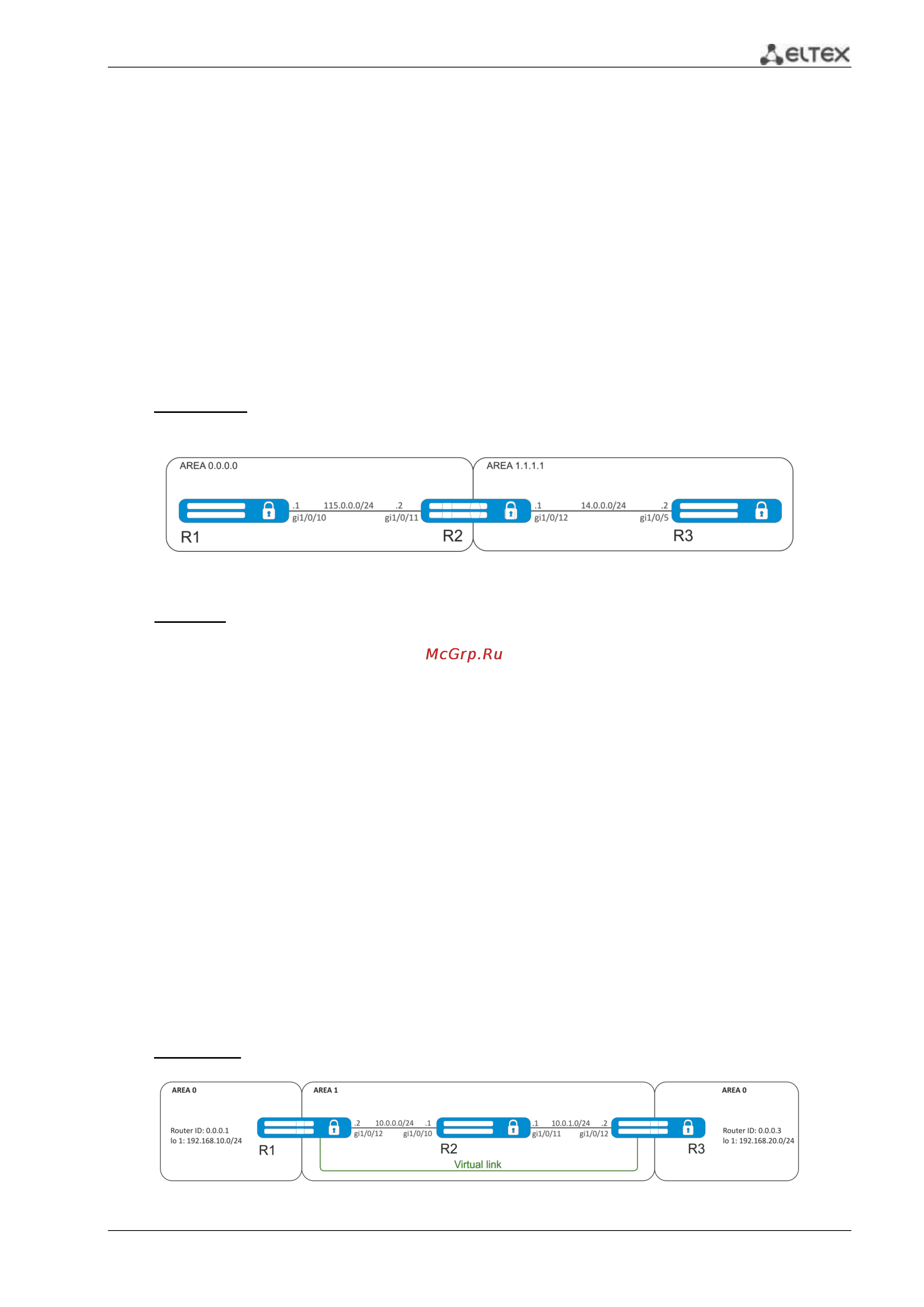

Рисунок 7.13 – Схема сети
Решение:
Предварительно нужно настроить протокол OSPF и IP-адреса на интерфейсах согласно схеме,
приведенной на рисунке 7.13.
Изменим тип области на тупиковый. На каждом маршрутизаторе из области 1.1.1.1 в режиме
конфигурирования области выполним команду:
esr-1000(config-ospf-area)# area-type stub
На тупиковом маршрутизаторе R3 включим анонсирование маршрутной информации из
протокола RIP:
esr-1000(config-ospf)# redistribute rip
Изменения конфигурации вступают в действие по команде применения:
esr-1000# commit
Configuration has been successfully committed
esr-1000# confirm
Configuration has been successfully confirmed
Задача №3: Объединить две магистральные области в одну с помощью virtual link.
Рисунок 7.14 – Схема сети
