80 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
Просмотреть статистику по QoS можно командой:
esr-1000# show qos statistics gigabitethernet 1/0/8
7.22.2 Расширенный QoS
1
Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24),
произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и
60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через
механизм SFQ.

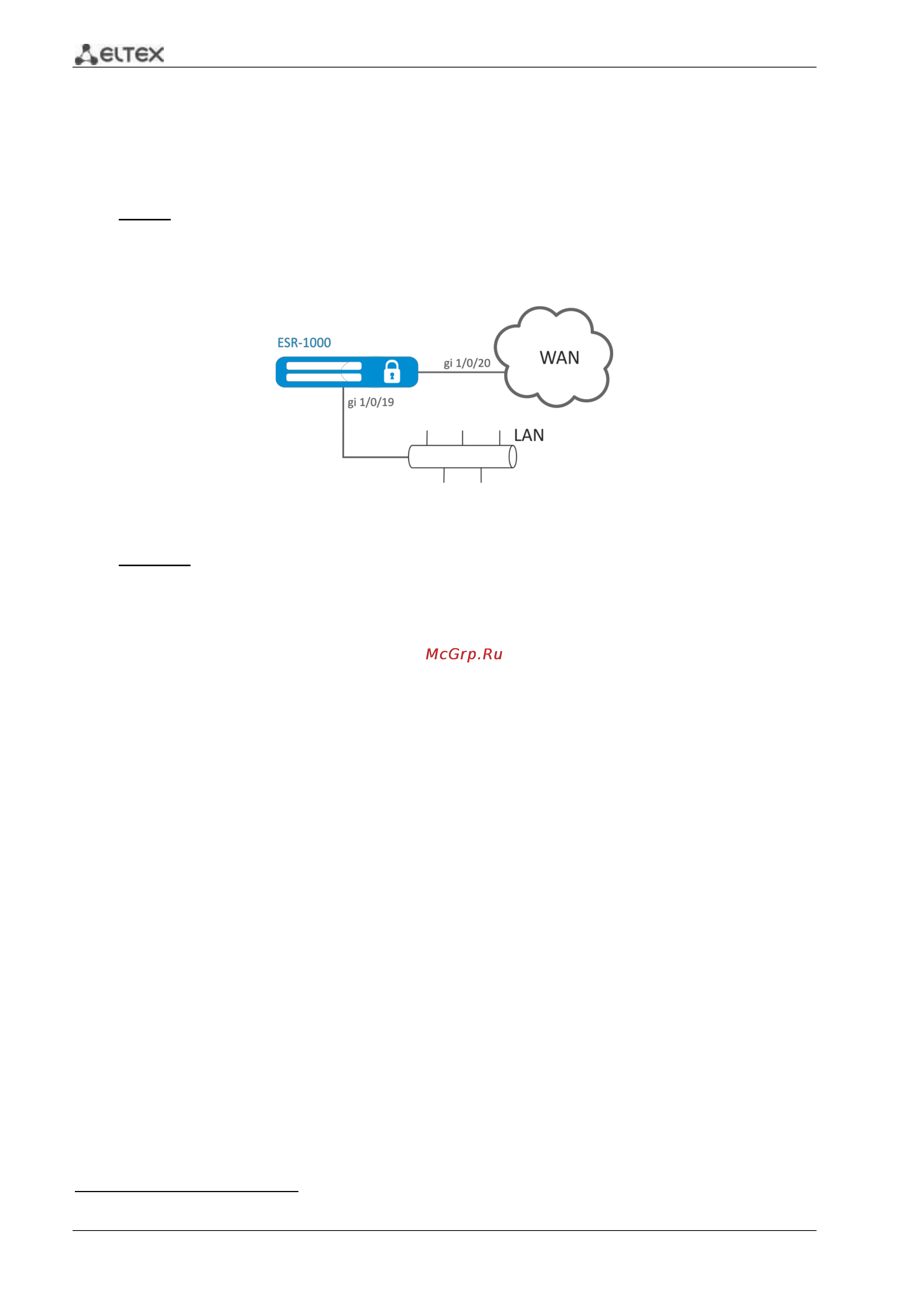

Рисунок 7.24 – Схема сети
Решение:
Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим
конфигурации:
esr-1000(config)# ip access-list extended fl1
esr-1000(config-acl)# rule 1
esr-1000(config-acl-rule)# action permit
esr-1000(config-acl-rule)# match protocol any
esr-1000(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
esr-1000(config-acl-rule)# match destination-address any
esr-1000(config-acl-rule)# enable
esr-1000(config-acl-rule)# exit
esr-1000(config-acl)# exit
esr-1000(config)# ip access-list extended fl2
esr-1000(config-acl)# rule 1
esr-1000(config-acl-rule)# action permit
esr-1000(config-acl-rule)# match protocol any
esr-1000(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
esr-1000(config-acl-rule)# match destination-address any
esr-1000(config-acl-rule)# enable
esr-1000(config-acl-rule)# exit
esr-1000(config-acl)# exit
Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем
маркировку:
esr-1000(config)# class-map fl1
esr-1000(config-class-map)# set dscp 38
esr-1000(config-class-map)# match access-group fl1
esr-1000(config-class-map)# exit
esr-1000(config)# class-map fl2
esr-1000(config-class-map)# set dscp 42
esr-1000(config-class-map)# match access-group fl2
esr-1000(config-class-map)# exit
1
В текущей версии ПО данный функционал поддерживается только на маршрутизаторе ESR-1000
