Eltex ESR-1000 [56/94] Настройка rip
![Eltex ESR-1000 [56/94] Настройка rip](/views2/1154415/page56/bg38.png)
56 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.12 Настройка RIP
RIP — дистанционно-векторный протокол динамической маршрутизации, который использует
количество транзитных участков в качестве метрики маршрута. Максимальное количество
транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию
вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м
уровне стека TCP/IP, используя UDP-порт 520.
Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с
соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и
подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить
каждые 25 секунд.

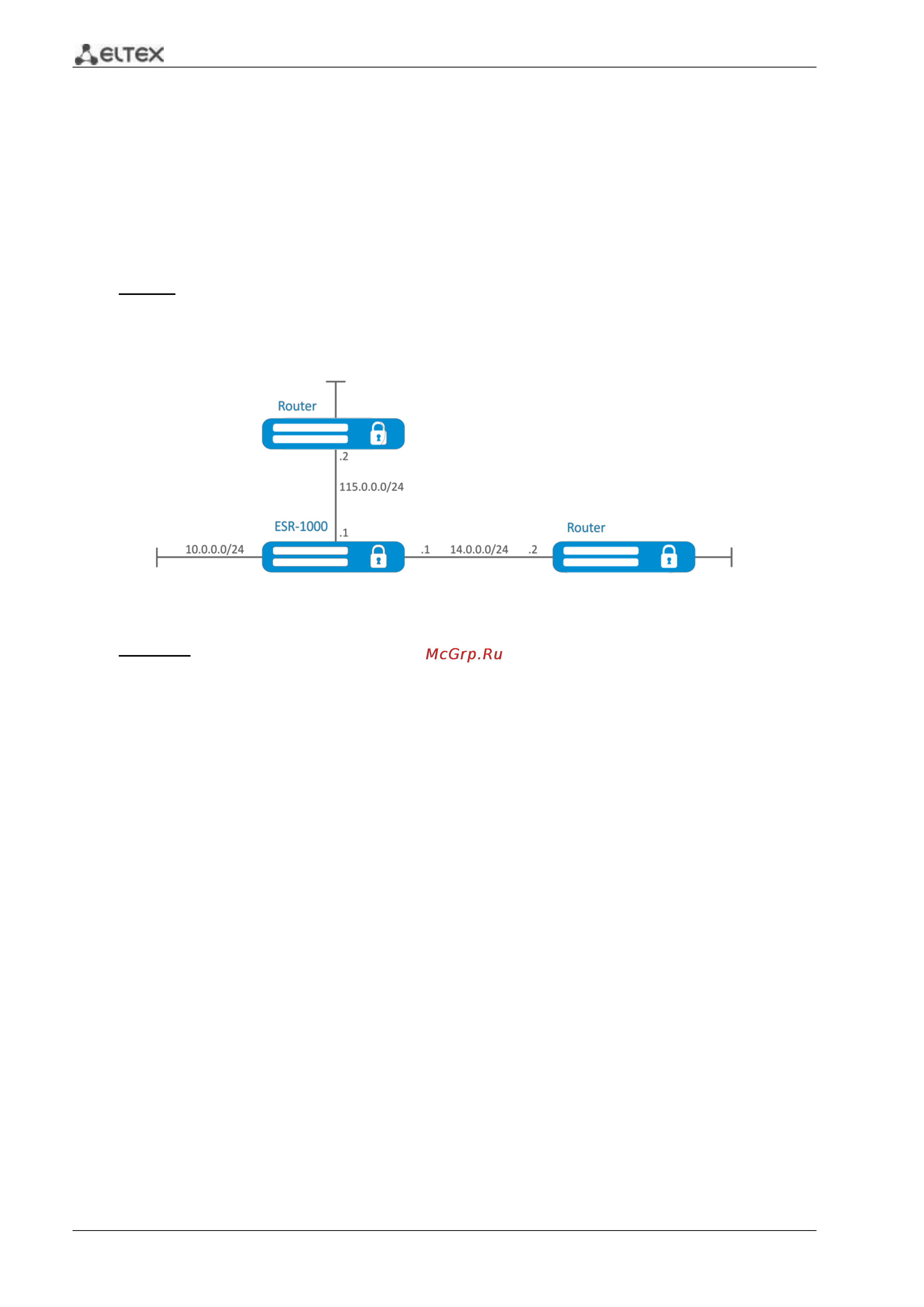

Рисунок 7.11 – Схема сети
Решение:
Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети,
приведенной на рисунке 7.11.
Перейдём в режим конфигурирования протокола RIP:
esr-1000(config)# router rip
Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и
10.0.0.0/24:
esr-1000(config-rip)# network 115.0.0.0/24
esr-1000(config-rip)# network 14.0.0.0/24
esr-1000(config-rip)# network 10.0.0.0/24
Для анонсирования протоколом статических маршрутов выполним команду:
esr-1000(config-rip)# redistribute static
Настроим таймер, отвечающий за отправку маршрутной информации:
esr-1000(config-rip)# timers update 25
После установки всех требуемых настроек включаем протокол:
esr-1000(config-rip)# enable
Изменения конфигурации вступят в действие после применения:
