Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 79
7.22 Настройка QoS
QoS (Quality of Service) – технология предоставления различным классам трафика различных
приоритетов в обслуживании. Использование службы QoS позволяет сетевым приложениям
сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.
7.22.1 Базовый QoS
Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать
трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную
очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

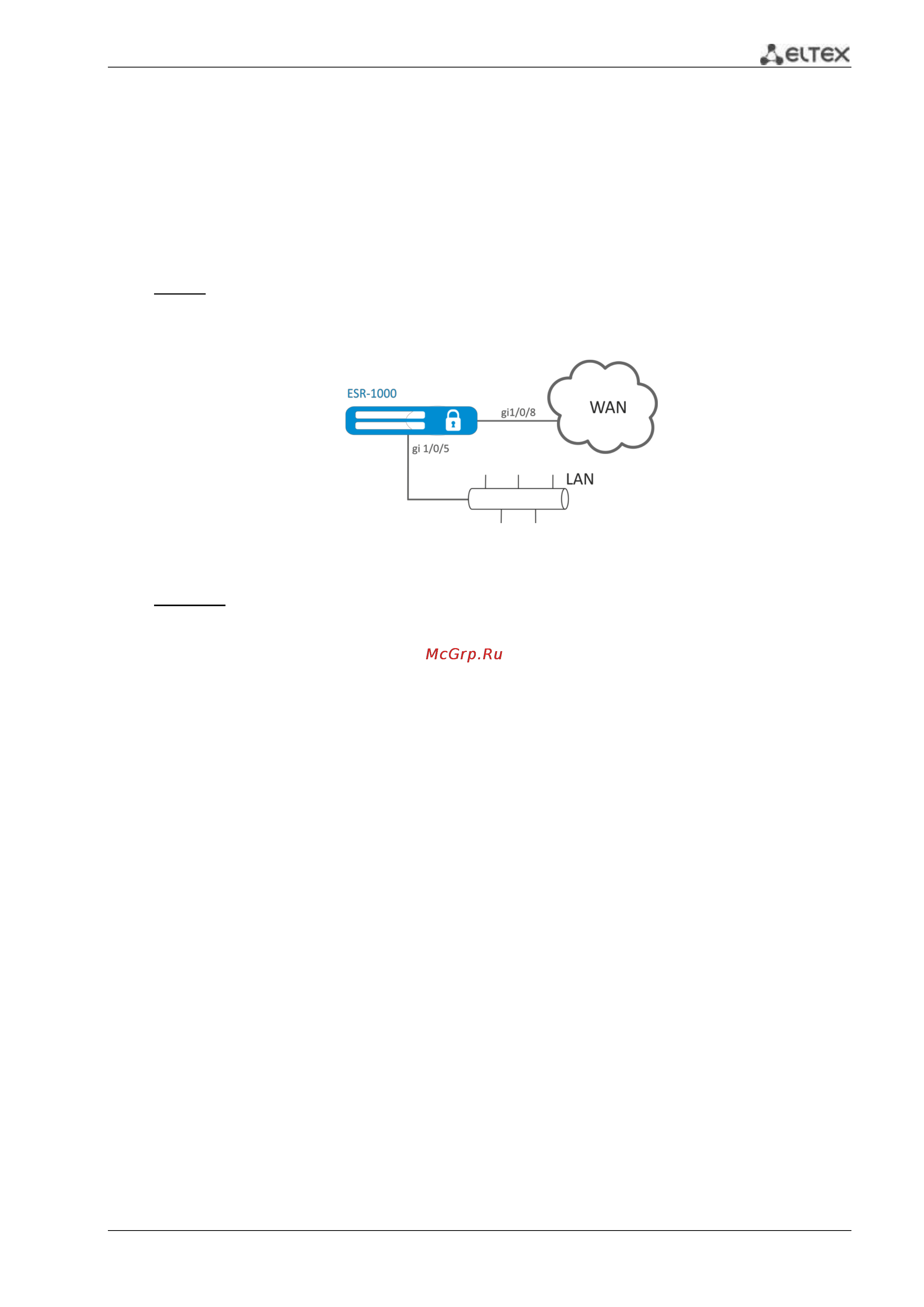

Рисунок 7.23 – Схема сети
Решение:
Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной,
ограничим количество приоритетных очередей до 1:
esr-1000(config)# priority-queue out num-of-queues 1
Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:
esr-1000(config)# qos map dscp-queue 22 to 8
Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:
esr-1000(config)# qos map dscp-queue 14 to 7
Включим QoS на входящем интерфейсе со стороны LAN:
esr-1000(config)# interface gigabitethernet 1/0/5
esr-1000(config-if-gi)# qos enable
esr-1000(config-if-gi)# exit
Включим QoS на интерфейсе со стороны WAN:
esr-1000(config)# interface gigabitethernet 1/0/8
esr-1000(config-if-gi)# qos enable
Установим ограничение по скорости в 60Мбит/с для седьмой очереди:
esr-1000(config-if)# traffic-shape queue 7 60000
esr-1000(config-if)# exit
Изменения конфигурации вступят в действие после применения:
esr-1000# commit
Configuration has been successfully committed
esr-1000# confirm
Configuration has been successfully confirmed
