Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 53
7.11 Настройка Bridge
Bridge (мост) — это способ соединения двух сегментов Ethernet на канальном уровне без
использования протоколов более высокого уровня, таких как IP. Пакеты передаются на основе
Ethernet-адресов, а не IP-адресов. Поскольку передача выполняется на канальном уровне (уровень
2 модели OSI), трафик протоколов более высокого уровня прозрачно проходит через мост.
Задача 1: Объединить в единый L2 домен интерфейсы маршрутизатора, относящиеся к
локальной сети, и L2TPv3-туннель, проходящий по публичной сети. Для объединения использовать
VLAN 333.

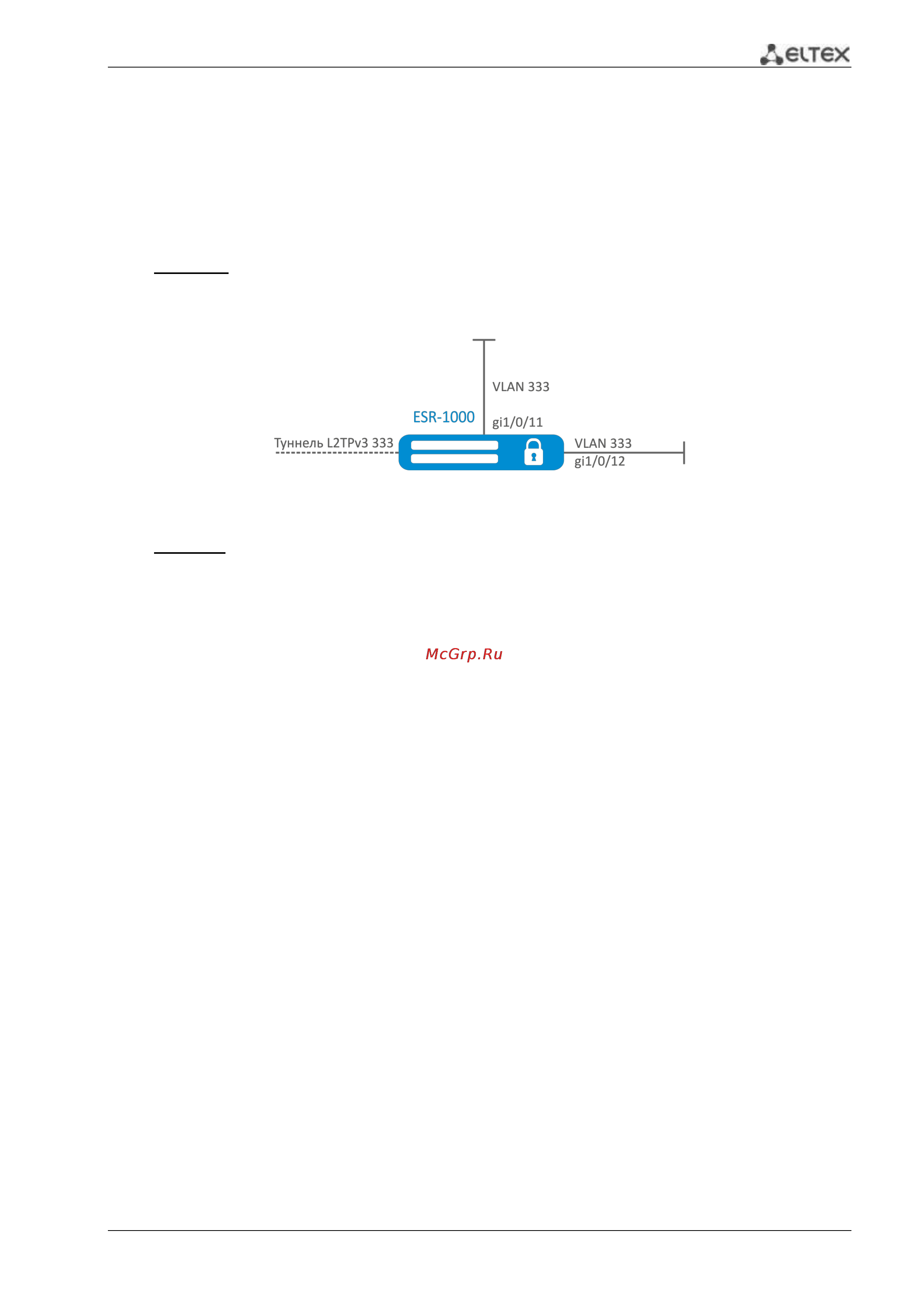

Рисунок 7.9 – Схема сети
Решение:
Создадим VLAN 333:
esr-1000(config)# vlan 333
esr-1000(config-vlan)# exit
Создадим зону безопасности «trusted»:
esr-1000(config)# security-zone trusted
esr-1000(config-zone)# exit
Добавим интерфейсы gi1/0/11, gi1/0/12 в VLAN 333:
esr-1000(config)# interface gigabitethernet 1/0/11-12
esr-1000(config-if)# switchport general allowed vlan add 333 tagged
Создадим bridge 333, привяжем к нему VLAN 333 и укажем членство в зоне «trusted»:
esr-1000(config)# bridge 333
esr-1000(config-bridge)# vlan 333
esr-1000(config-bridge)# security-zone trusted
esr-1000(config-bridge)# enable
Установим принадлежность L2TPv3-туннеля к мосту, который связан с локальной сетью
(настройка L2TPv3-туннеля рассматривается в разделе 7.17). В общем случае идентификаторы моста
и туннеля не должны совпадать с VID как в данном примере.
esr-1000(config)# tunnel l2tpv3 333
esr-1000(config-l2tpv3)# bridge-group 333
