50 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.9 Конфигурирование статических маршрутов
Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в
явном виде при конфигурации маршрутизатора без использования протоколов динамической
маршрутизации.
Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и
10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к
сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик
из сети Internet должен относиться к зоне WAN.

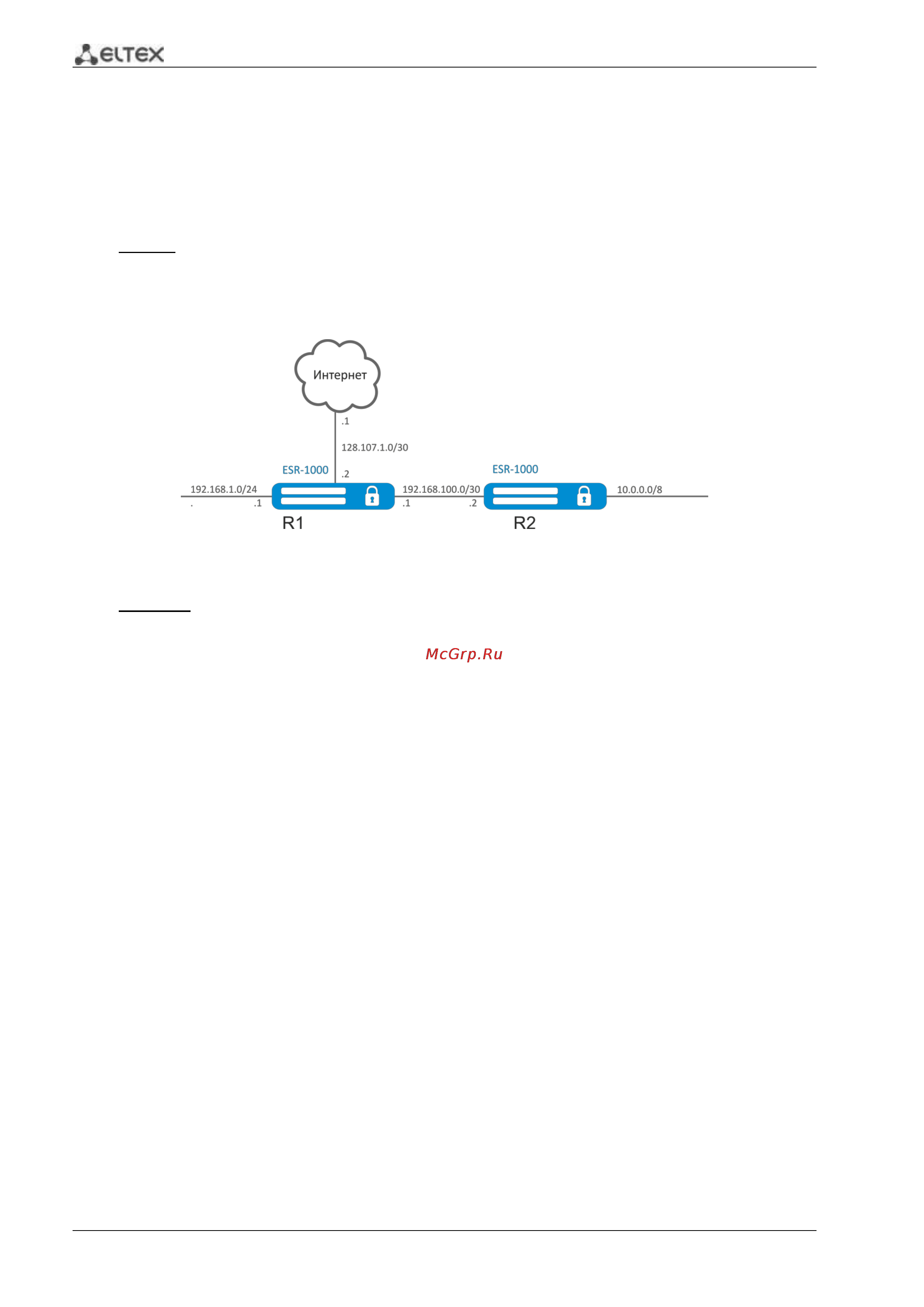

Рисунок 7.7 – Схема сети
Решение:
Зададим имя устройства для маршрутизатора R1:
esr-1000# hostname R1
esr-1000#(config)# do commit
R1#(config)# do confirm
Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс
R1 будет подключен к сети 192.168.1.0/24:
R1(config)# interface gi1/0/1
R1(config-if-gi)# security-zone LAN
R1(config-if-gi)# ip address 192.168.1.1/24
R1(config-if-gi)# exit
Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный
интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:
R1(config)# interface gi1/0/2
R1(config-if-gi)# security-zone LAN
R1(config-if-gi)# ip address 192.168.100.1/30
R1(config-if-gi)# exit
Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс
R1 будет подключен к сети Internet:
R1(config)# interface gi1/0/3
R1(config-if-gi)# security-zone WAN
R1(config-if-gi)# ip address 128.107.1.2/30
R1(config-if-gi)# exit
