Eltex ESR-1000 [58/94] Настройка ospf
![Eltex ESR-1000 [58/94] Настройка ospf](/views2/1154415/page58/bg3a.png)
58 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.13 Настройка OSPF
OSPF — протокол динамической маршрутизации, основанный на технологии отслеживания
состояния канала (link-state technology) и использующий для нахождения кратчайшего пути
алгоритм Дейкстры.
Задача №1: Настроить протокол OSPF на маршрутизаторе для обмена маршрутной
информацией с соседними маршрутизаторами. Маршрутизатор должен находится в области с
идентификатором 1.1.1.1 и анонсировать маршруты, полученные по протоколу RIP.

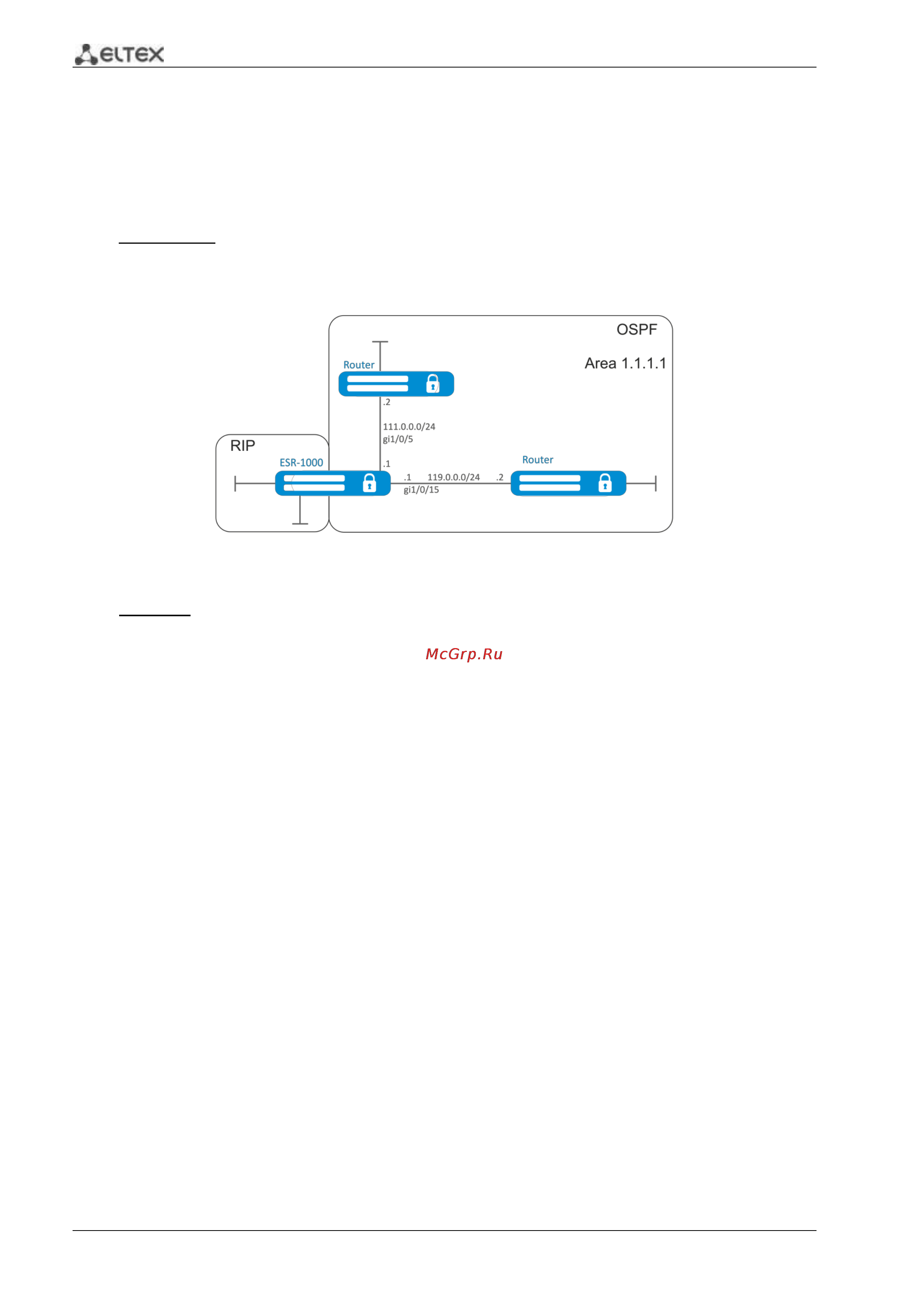

Рисунок 7.12 – Схема сети
Решение:
Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме, приведенной на
рисунке 7.12.
Создадим OSPF-процесс с идентификатором 10 и перейдём в режим конфигурирования
протокола OSPF:
esr-1000(config)# router ospf 10
Создадим и включим требуемую область.
esr-1000(config-ospf)# area 1.1.1.1
esr-1000(config-ospf-area)# enable
esr-1000(config-ospf-area)# exit
Включим анонсирование маршрутной информации из протокола RIP:
esr-1000(config-ospf)# redistribute rip
Включим OSPF-процесс:
esr-1000(config-ospf)# enable
esr-1000(config-ospf)# exit
Соседние маршрутизаторы подключены к интерфейсам gi1/0/5 и gi1/0/15. Для установления
соседства с другими маршрутизаторами привяжем их к OSPF-процессу и области. Далее включим на
интерфейсе маршрутизацию по протоколу OSPF:
esr-1000(config)# interface gigabitethernet 1/0/5
esr-1000(config-if-gi)# ip ospf instance 10
