Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 63
7.15 Настройка Route-map
Route-map – это фильтры, позволяющие обрабатывать маршрутную информацию при её
приёме от соседа либо при её передаче соседу. Обработка может включать в себя фильтрацию на
основании различных признаков маршрута, а также установку атрибутов (MED, AS-PATH, community,
LocalPreference и другое) на соответствующие маршруты.

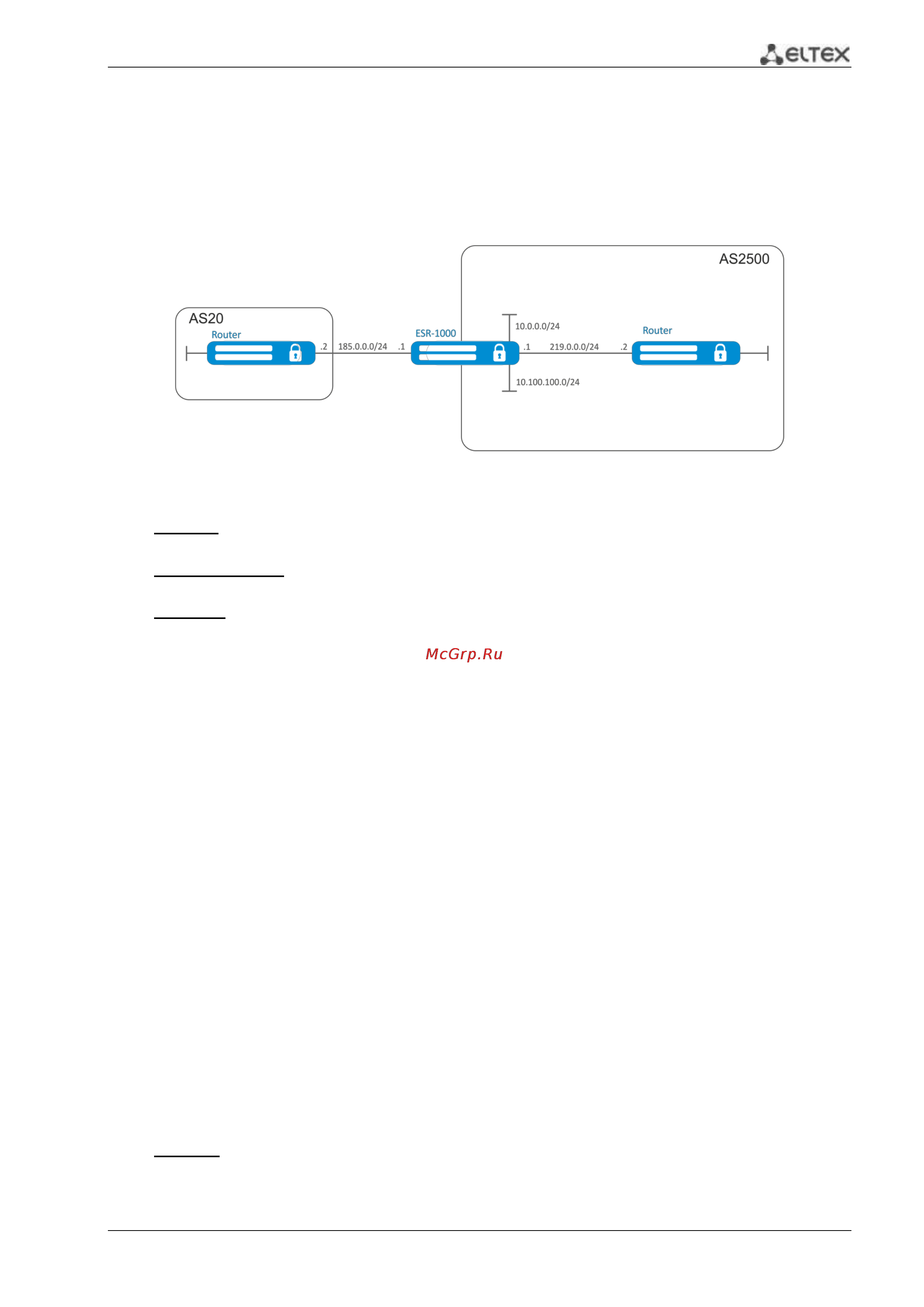

Рисунок 7.16 – Схема сети
Задача 1: Назначить сommunity для маршрутной информации, приходящей из AS 20:
Предварительно: Настроить BGP c AS 2500 на ESR-1000.
Решение:
Создаем политику:
esr-1000# configure
esr-1000(config)# route-map from-as20
Создаем правило 1:
esr-1000(config-route-map)# rule 1
Если AS PATH содержит AS 20, то назначаем ему сommunity 20:2020 и выходим:
esr-1000(config-route-map-rule)# match as-path contain 20
esr-1000(config-route-map-rule)# action set community 20:2020
esr-1000(config-route-map-rule)# exit
esr-1000(config-route-map)# exit
В BGP процессе AS 2500 заходим в настройки параметров соседа:
esr-1000(config)# router bgp 2500
esr-1000(config-bgp)# neighbor 185.0.0.2
Привязываем политику к принимаемой маршрутной информации:
esr-1000(config-bgp-neighbor)# route-map from-as20 in
Задача 2: Для всей передаваемой маршрутной информации (с community 2500:25) назначить
MED, равный 240, и указать источник маршрутной информации EGP:
