78 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.21 Настройка Dual-Homing
1
Dual-Homing – технология резервирования соединений, позволяет организовать надежное
соединение без обрывов ключевых ресурсов сети на основе наличия резервных линков.
Задача: Организовать резервирование L2-соединений маршрутизатора ESR-1000 для VLAN 50-
55 через устройства SW1 и SW2.

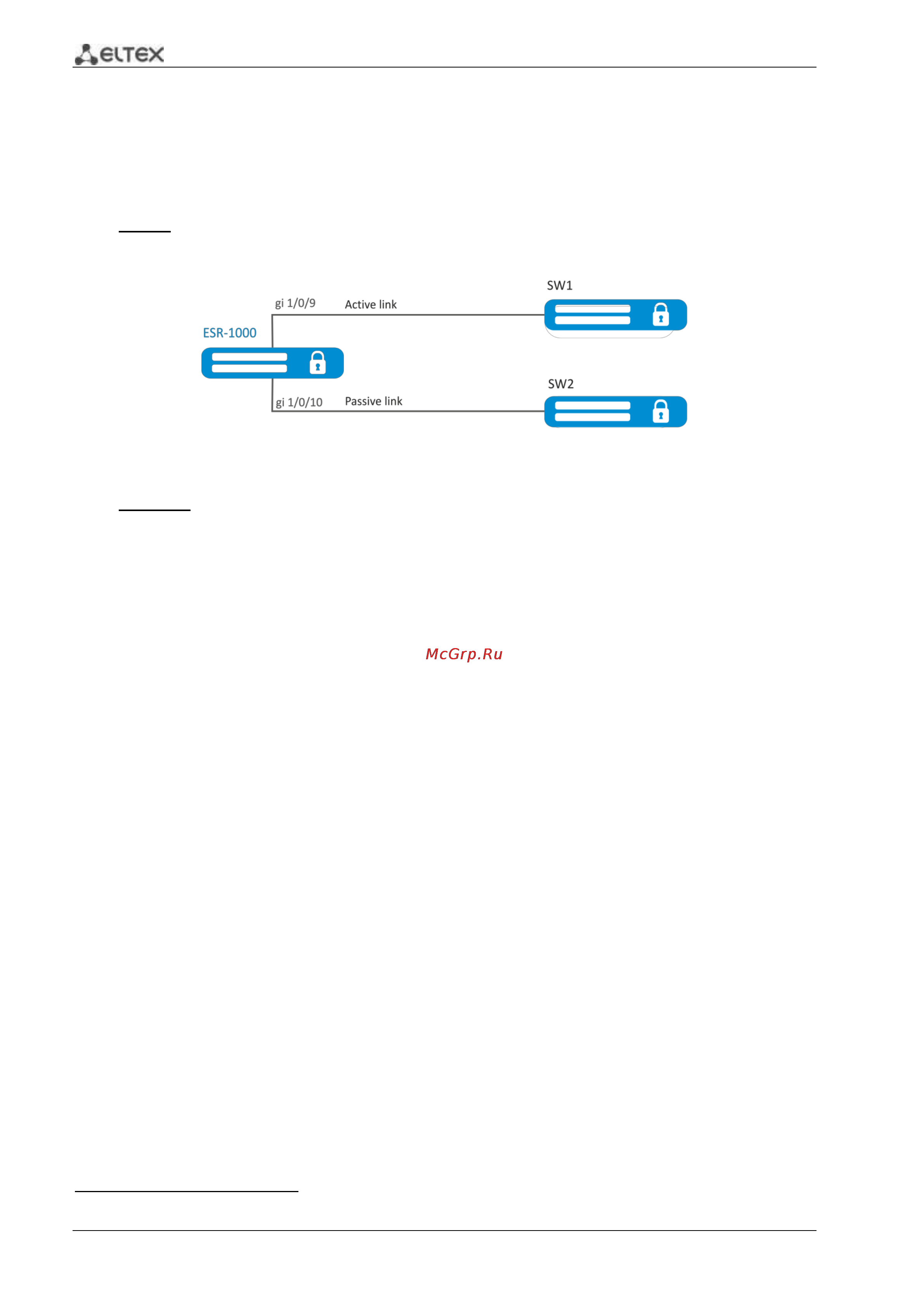

Рисунок 7.22 – Схема сети
Решение:
1. Предварительно нужно выполнить следующие действия:
Создадим VLAN 50-55:
еsr1000(config)# vlan 50-55
Необходимо отключить STP на интерфейсах gigabitethernet 1/0/9 и gigabitethernet 1/0/10, так
как совместная работа данных протоколов невозможна:
еsr1000(config)# interface gigabitethernet 1/0/9-10
еsr1000(config-if-gi)# spanning-tree disable
Интерфейсы gigabitethernet 1/0/9 и gigabitethernet 1/0/10 добавим в VLAN 50-55 в режиме
general.
еsr1000(config-if-gi)# switchport general allowed vlan add 50-55
еsr1000(config-if-gi)# exit
2. Основной этап конфигурирования:
Сделаем интерфейс gigabitethernet 1/0/10 резервным для gigabitethernet 1/0/9:
еsr1000(config)# interface gigabitethernet 1/0/9
еsr1000(config-if-gi)# backup interface gigabitethernet 1/0/10 vlan 50-55
Изменения конфигурации вступят в действие после применения:
esr1000# commit
Configuration has been successfully committed
esr1000# confirm
Configuration has been successfully confirmed
Просмотреть информацию о резервных интерфейсах можно командой:
esr1000# show interfaces backup
1
В текущей версии ПО данный функционал поддерживается только на маршрутизаторе ESR-1000
