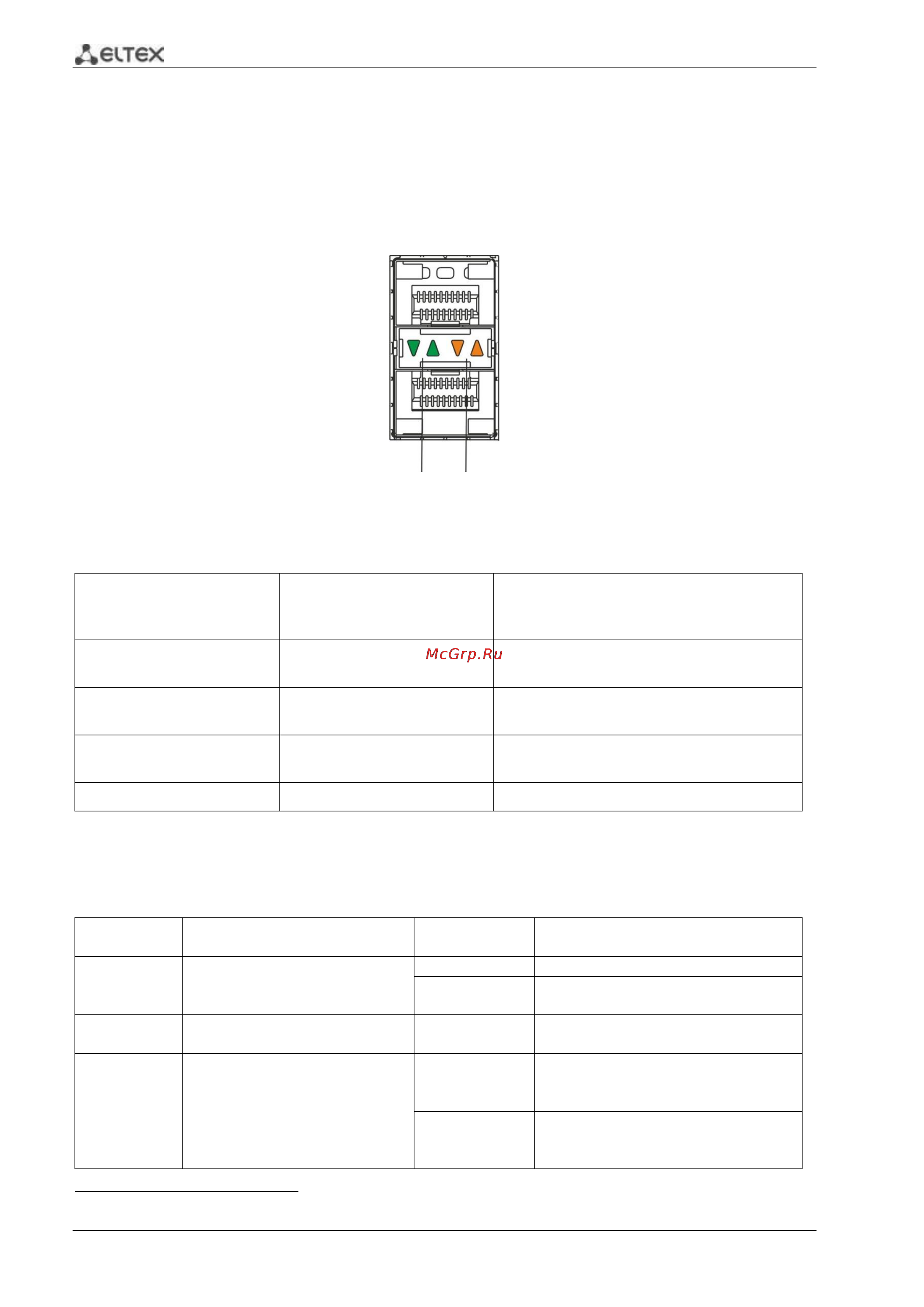

18 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
2.4.3.2 Световая индикация ESR-100/ESR-200
Состояние медных интерфейсов GigabitEthernet и SFP-интерфейсов отображается двумя
светодиодными индикаторами - LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение
индикаторов медных интерфейсов показано на рисунке 2.10. Состояние SFP-интерфейсов указано
на рисунке 2.12. Значения световой индикации описаны в таблице 2.16.
Рисунок 2.12 – Расположение индикаторов оптических интерфейсов
Таблица 2.16 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено
Выключен
Горит постоянно
Установлено соединение на скорости 10
или 100Мбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000Мбит/с
X
Мигание
Идет передача данных
В следующей таблице приведено описание состояний системных индикаторов устройства и их
значений.
Таблица 2.17 – Состояния системных индикаторов
Название
индикатора
Функция индикатора
Состояние
индикатора
Состояние устройства
Status
Индикатор текущего состояния
устройства.
Зеленый
Устройство работает нормально.
Оранжевый
Устройство находится в состоянии
загрузки ПО.
Alarm
Индикатор наличия и уровня
аварии устройства.
1
-
-
Power
Индикатор питания устройства.
Зеленый
Питание устройства в норме.
Основной источник питания, если он
установлен, работает нормально.
Оранжевый
Неработоспособность основного
источника питания, авария или
отсутствие первичной сети.
1
Не поддерживается в текущей версии ПО.
LINK/ACT
SPEED
