82 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.23 Настройка зеркалирования
1
Зеркалирование трафика — функция маршрутизатора, предназначенная для
перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора
(локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).
Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11
для передачи на сервер для обработки.

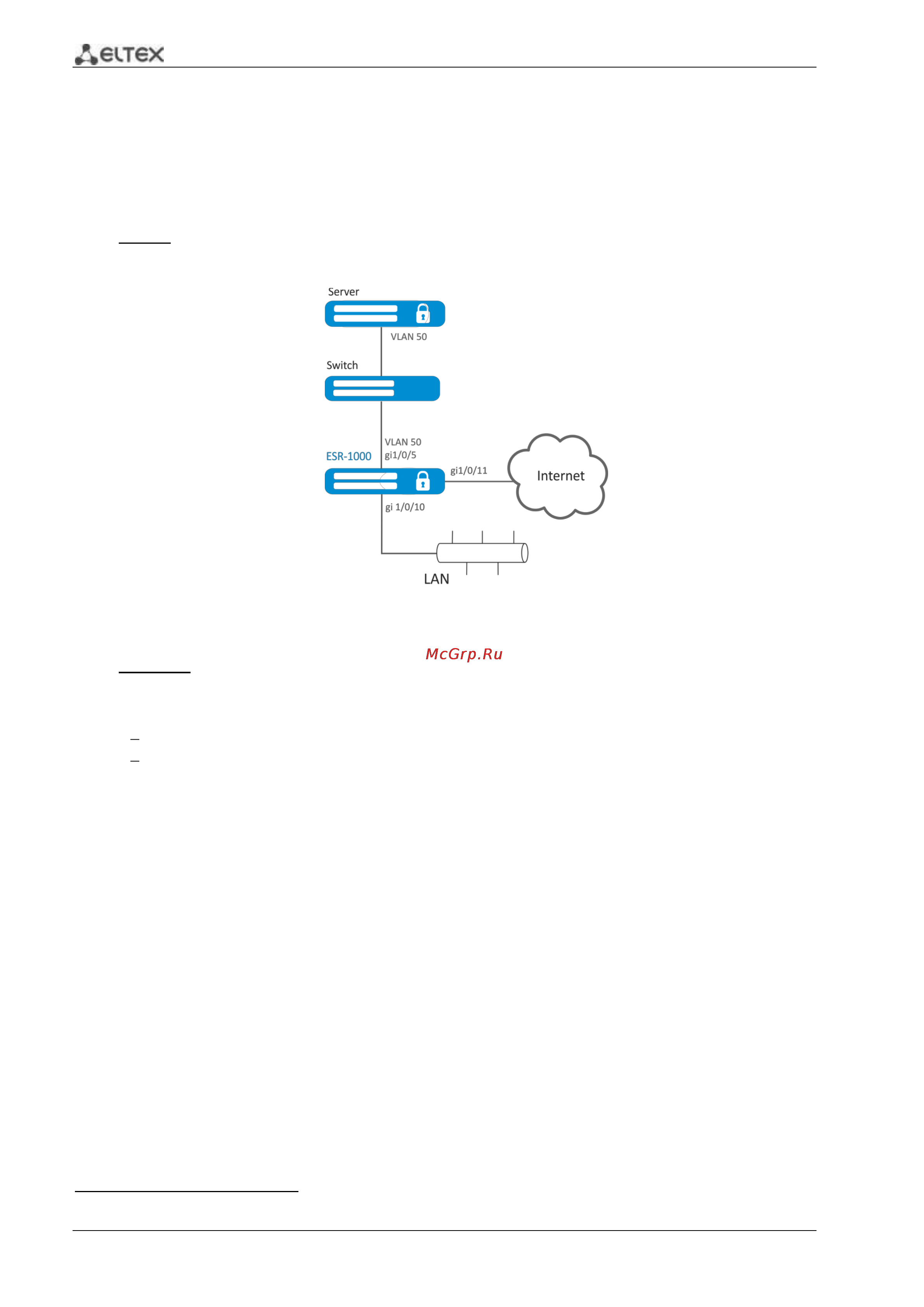

Рисунок 7.25 – Схема сети
Решение:
Предварительно нужно выполнить следующие действия:
Создать VLAN 50;
На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.
Основной этап конфигурирования:
Укажем VLAN, по которой будет передаваться зеркалированный трафик:
еsr1000(config)# port monitor remote vlan 50
На интерфейсе gi 1/0/5 укажем порт для зеркалирования:
еsr1000(config)# interface gigabitethernet 1/0/5
еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11
Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:
еsr1000(config-if-gi)# port monitor remote
Изменения конфигурации вступят в действие после применения:
esr1000# commit
Configuration has been successfully committed
esr1000# confirm
Configuration has been successfully confirmed
1
В текущей версии ПО данный функционал поддерживается только на маршрутизаторе ESR-1000
