86 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.26 Настройка LACP
LACP — протокол для агрегирования каналов, позволяет объединить несколько
физических каналов в один логический. Такое объединение позволяет увеличивать пропускную
способность и надежность канала.
Задача: Настроить агрегированный канал между ESR-1000 и коммутатором.

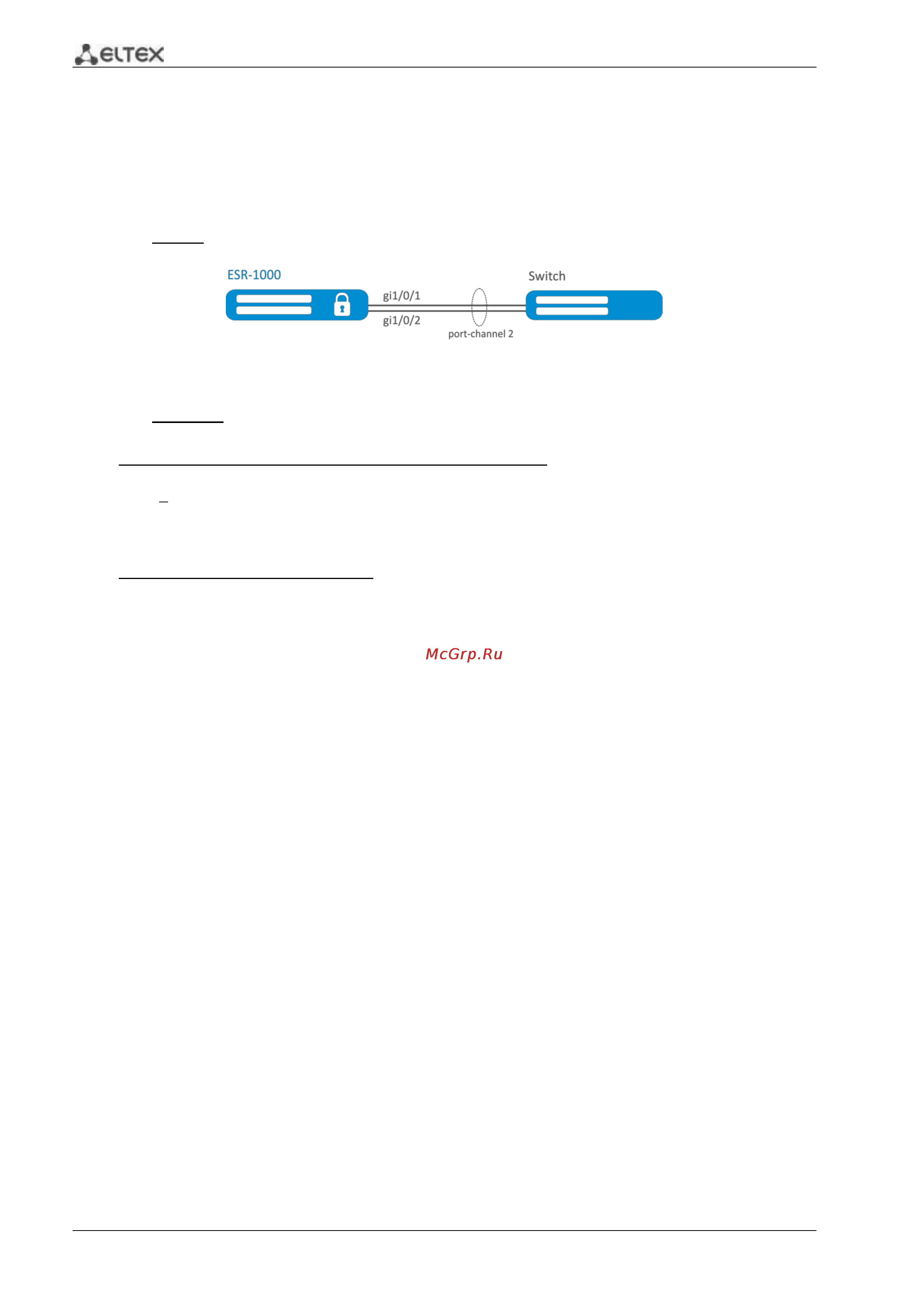

Рисунок 7.28 – Схема сети
Решение:
Предварительно нужно выполнить следующие настройки:
На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-
zone».
Основной этап конфигурирования:
Cоздадим интерфейс port-channel 2:
esr-1000(config)# interface port-channel 2
Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:
esr-1000(config)# interface gigabitethernet 1/0/1-2
esr-1000(config-if-gi)# channel-group 2 mode auto
Изменения конфигурации вступят в действие после применения:
esr1000# commit
Configuration has been successfully committed
esr1000# confirm
Configuration has been successfully confirmed
Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.
