Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации
Навешивание машин на трактор
1. При навешивании машин на трактор
сначала убедитесь в том, что в зоне
навески машины никого нет.
2. Рукояткой силового регулятора (если
установлен) опустите навеску в ниж-
нее положение, подайте трактор на-
зад и присоедините машину к нижним
тягам. Зашплинтуйте пальцы. Заглуши-
те дизель.

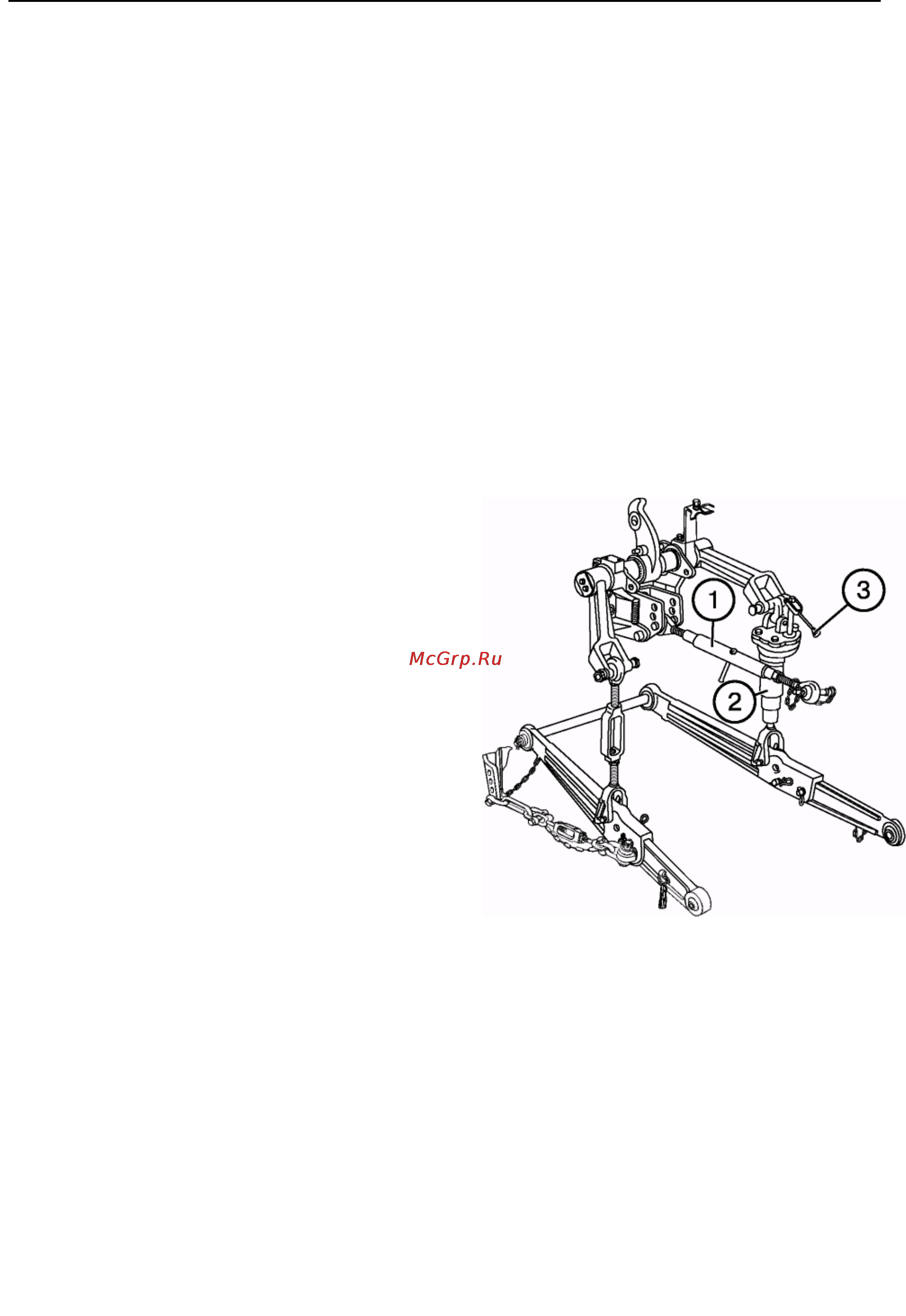

3. Удлините или укоротите верхнюю тягу
(1) и соедините шаровой шарнир тяги с
машиной. Зашплинтуйте палец.
4. Если необходимо, отрегулируйте
верхнюю тягу на первоначальную или
необходимую длину.
5. Если необходимо, отрегулируйте по-
перечный наклон машины с помо-
щью правого регулируемого раскоса
(2). Для увеличения длины раскоса
поверните рычаг (3) по часовой ст-
релке и наоборот.
6. Перед началом работы проверьте,
чтобы:
• детали трактора не находились в
опасной близости от элементов
машины;
• верхняя тяга не касалась ограж-
дения ВОМ при самом нижнем по-
ложении машины;
• карданный привод от ВОМ не был
чрезмерно длинным, с большими
углами шарниров и чтобы не было
распорных усилий;
• ограждения ВОМ не касалось ог-
раждения карданного привода ма-
шины.
7. Медленно поднимите машину и про-
верьте наличие зазоров не менее
100 мм между колесом и машиной в
поднятом положении.
8. Проверьте наличие требуемого бо-
кового качания нижних тяг и, если
необходимо, отрегулируйте с по-
мощью стяжек.
45
