Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации
Навешивание машин (орудий) на трак-
тор осуществляйте также посредством
автоматической сцепки СА-1, присое-
диняемой к навесному устройству трак-
тора в трех точках (два задних шарнира
нижних тяг и задний шарнир верхней
тяги).
Для предохранения от случайного са-
мопроизвольного отсоединения маши-
ны от трактора зафиксируйте собачку
замка автоматической сцепки пружин-
ным шплинтом.

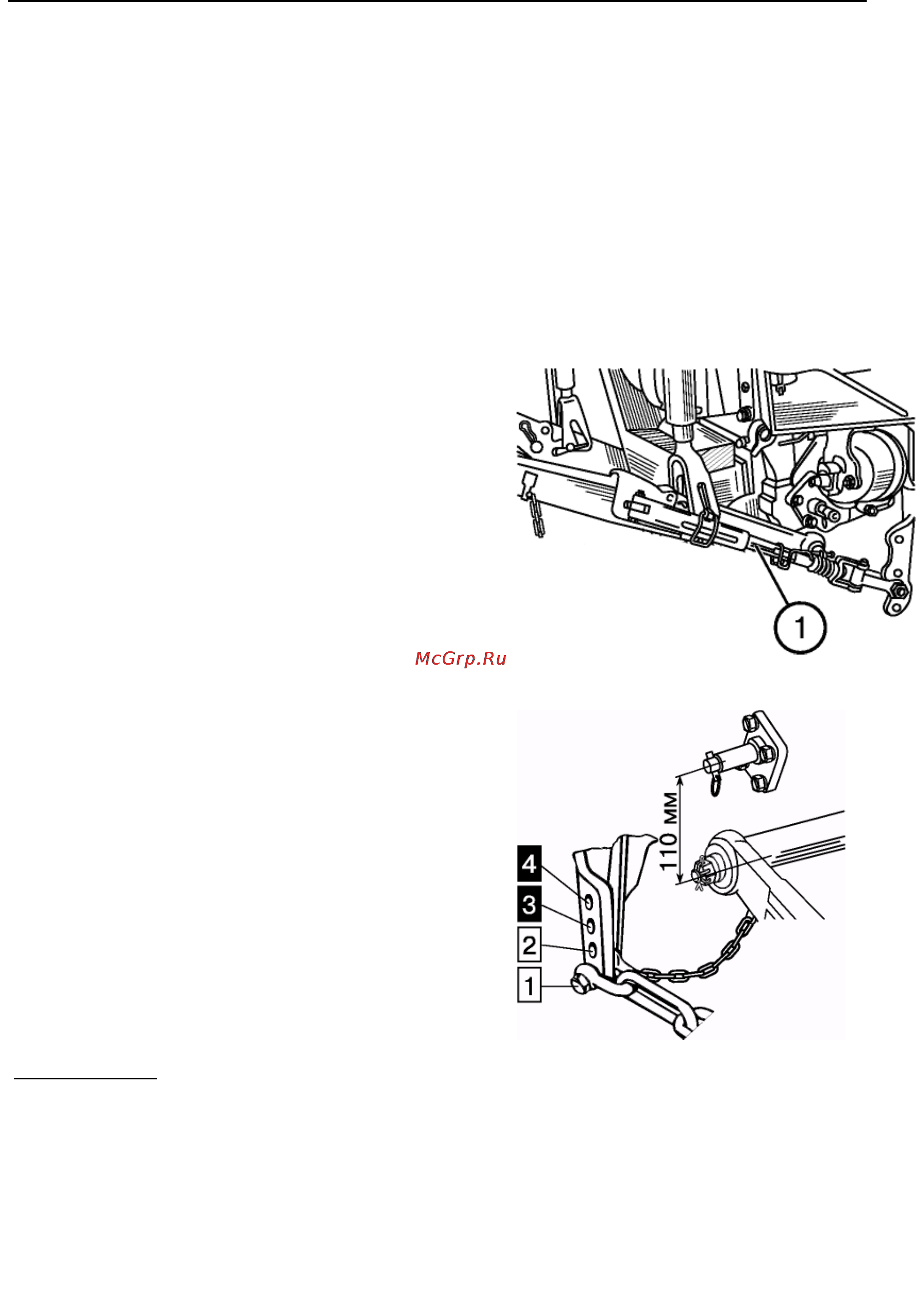

Ограничительные (телескопические)
стяжки (1)
Стяжки используются для ограничения
бокового раскачивания нижних тяг на-
вески как в транспортном, так и в рабо-
чем положениях. Это особенно необхо-
димо при работах на склонах, вблизи
котлованов, стен и т. д.
Задний конец стяжки присоединен к
нижней тяге, а передний конец — к
кронштейну в одном из четырех поло-
жений в зависимости от работы:
• Положение 1. Стяжки исключают бо-
ковое раскачивание орудия в транс-
портном положении.
• Положение 2. Стяжки исключают бо-
ковое раскачивание орудия как в
транспортном, так и в рабочем поло-
жениях.
ВАЖНО! Положения 3 и 4 используй-
те только при установке нижних тяг
на дополнительные оси подвеса
(верхние оси).
• Положение 3. Стяжки исключают бо-
ковое раскачивание орудия в транс-
портном положении.
46
• Положение 4. Стяжки исключают бо-
ковое раскачивание орудия как в
транспортном, так и в рабочем поло-
жениях.
ВНИМАНИЕ! Стяжки должны быть
установлены только на вторые снизу
отверстия кронштейнов (положение
2), во избежание поломки стяжек.
