Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации
Частичная блокировка телескопиче-
ских стяжек
ВНИМАНИЕ! Телескопические стяжки
должны быть установлены, только во
второе снизу отверстие.
Для обеспечения необходимого боково-
го перемещения машины, например,
плуга, в рабочем положении отрегули-

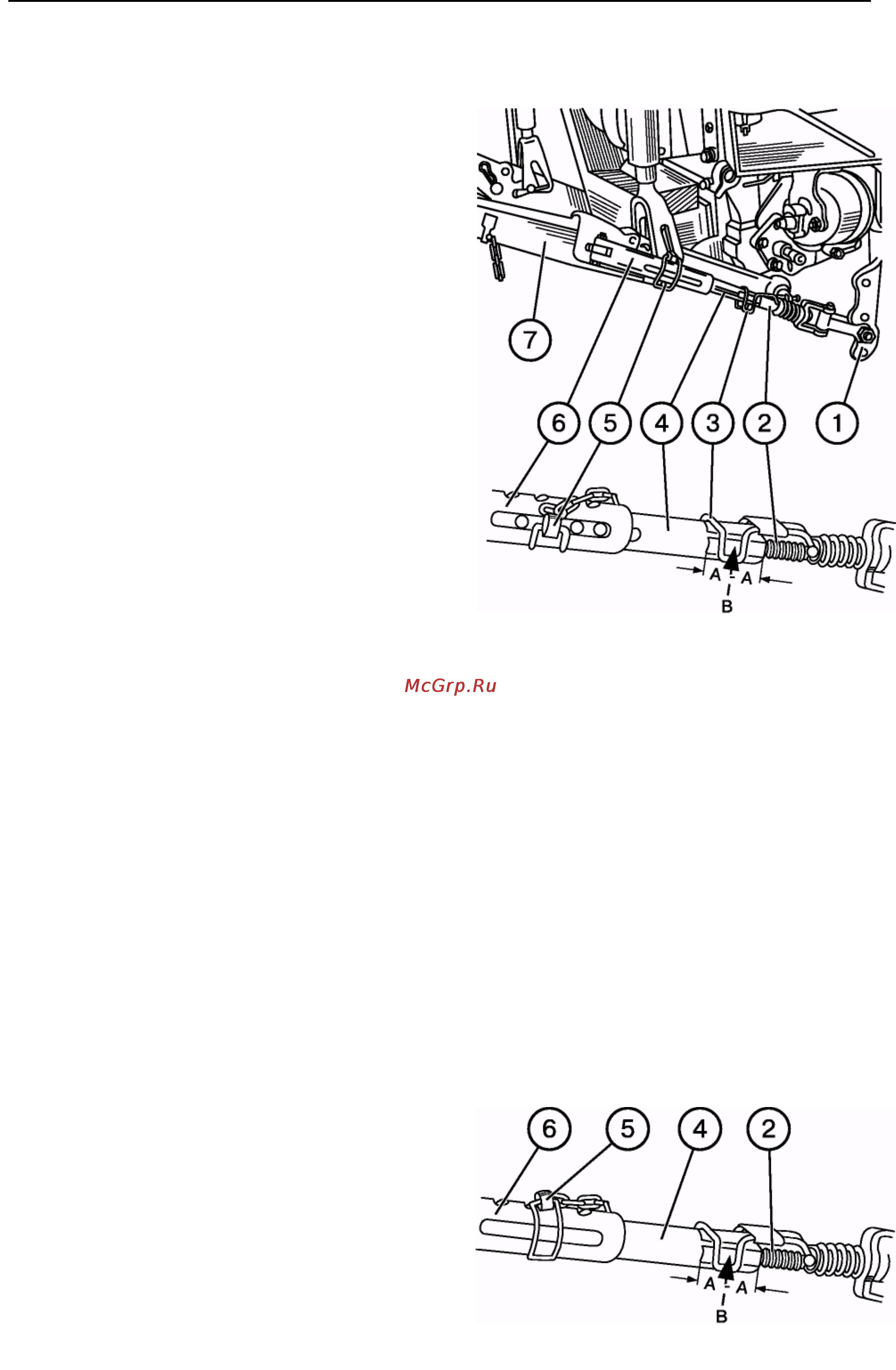

руйте стяжки следующим образом:
• вращая винт (2), установите рукоятку
(3) на середине лыски «В»;
• выньте чеку (5) из стяжки;
• присоедините машину к нижним тя-
гам (7) и приподнимите ее до отрыва
от земли;
• совместив отверстия внутренней трубы
(4) с пазом наружной трубы (6), вставьте
чеку (5) посередине паза.
ВАЖНО! Устанавливайте чеку (5) так,
чтобы она располагалась посередине
паза или с минимальным смещением
в сторону трактора. В противном слу-
чае могут быть повреждены стяжки.
Перед транспортным переездом под-
нимите машину в верхнее положение и
проверьте величину ее бокового кача-
ния, которое не должно превышать 20
мм в каждую сторону. Если необходи-
мо, отрегулируйте величину качания
вращением винта (2).
Полная блокировка стяжек
Для полной блокировки машин, напри-
мер, культиватора или прицепного уст-
ройства, в рабочем положении отрегу-
лируйте стяжки аналогично частичной
блокировке, кроме последней опера-
ции, при которой отверстие внутренней
трубы (4) совместите с отверстием на-
ружной трубы (6) и вставьте в отвер-
стия чеку (5).
Полную блокировку в транспортном по-
ложении (при поднятой машине) обес-
печьте максимальным вворачиванием
винта (2) в трубу (4).
47
