Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации

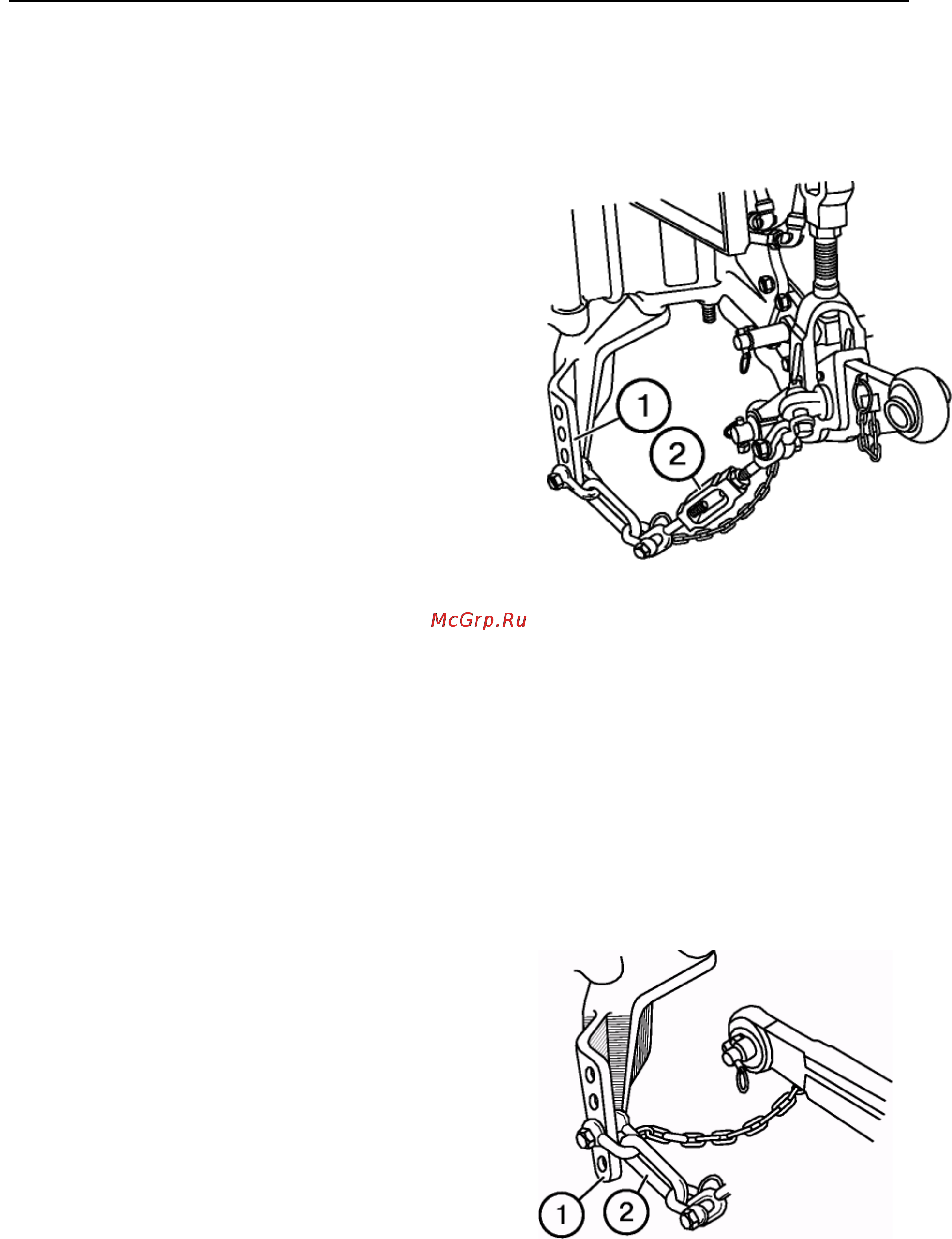

Внешние цепные стяжки (2)
Частичная блокировка
Горизонтальное перемещение машины
в рабочем положении обеспечивайте
присоединением ограничительных це-
пей к нижним отверстиям кронштейнов
(1) и регулировкой длины цепей с по-
мощью стяжек (2), для получения рас-
качивания орудия в каждую сторону не
менее 125 мм или в соответствии с ин-
струкцией по эксплуатации машины.
49
При работе с плугами отрегулируйте
длину правого раскоса на глубину об-
работки.
ВНИМАНИЕ! Обязательно выдержи-
вайте размер раскачивания машины
не менее 125 мм, во избежание раз-
рыва цепей при подъеме машины в
транспортное положение.
При установке машины в транспортное
положение натяните цепи с помощью
стяжек (2). Допускается раскачивание
машины не более 20 мм в обе стороны.
Полная блокировка
Для полной блокировки машины в ра-
бочем положении присоедините огра-
ничительные цепи (2) ко второму снизу
отверстию кронштейна (1) и макси-
мально уменьшите длину цепей (2).
В транспортном положении блокировка
обеспечивается автоматически.
