Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации

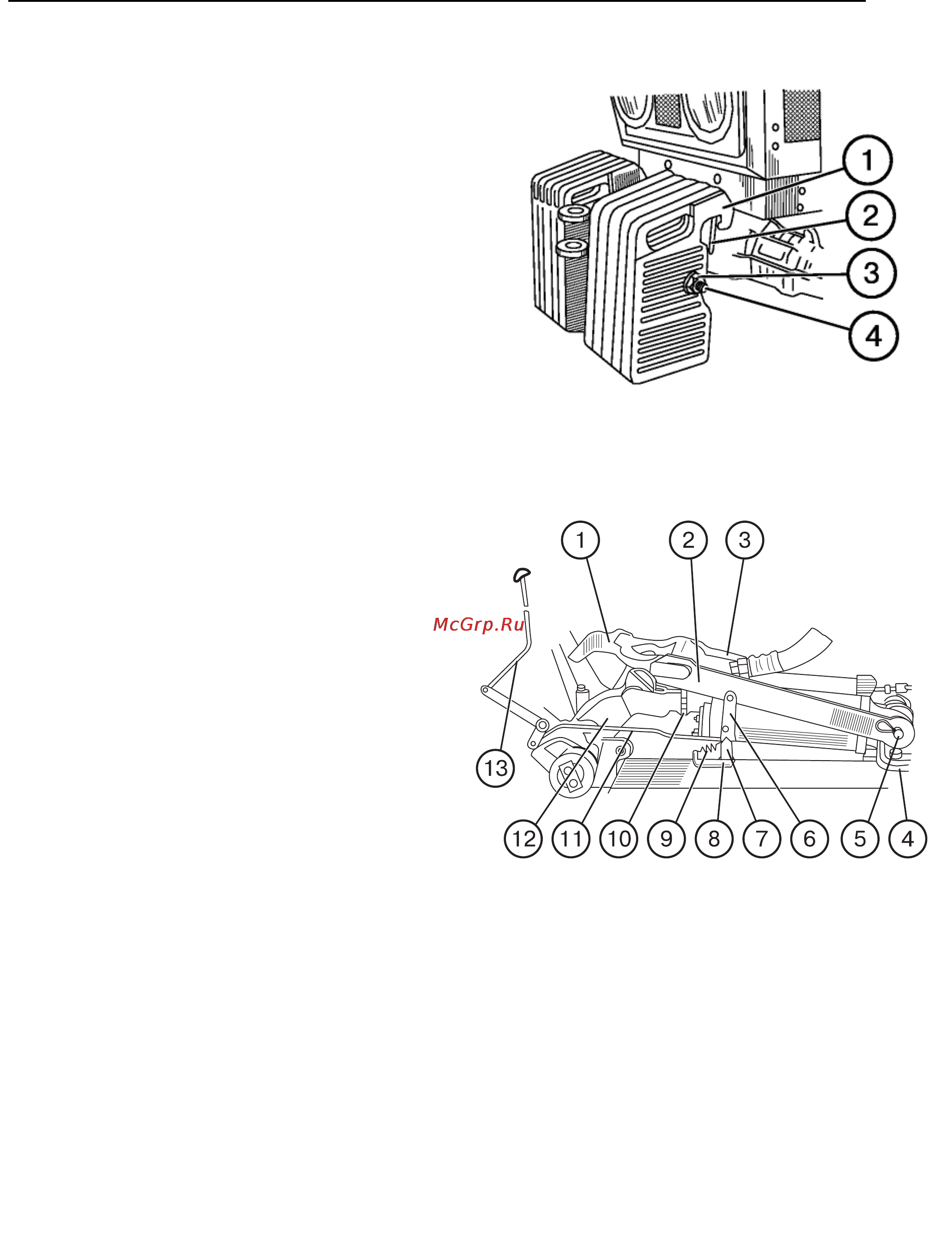

Передние грузы (1)
При работе с тяжелыми навесными
машинами и орудиями, для сохранения
нормальной управляемости трактором
в условиях значительной разгрузки пе-
редней оси устанавливайте дополни-
тельные грузы (1) (10 шт. по 20 кг каж-
дый). Грузы (1) устанавливаются на
специальном кронштейне (2), который
крепится к переднему брусу трактора и
стягивается струной (4) и гайкой (3).
Механизм фиксации навески в
транспортном положении
51
Механизм фиксации навесного устройства
трактора с малогабаритной кабиной:
1 — захват; 2, 3 — тяги; 4 — кронштейн гидроци-
линдра; 5 — ось; 6, 7 — рычаги; 8 — кронштейн; 9
— пружина; 10 — упор; 11 — тяга управления:
12 — поворотный рычаг; 13 — рукоятка управле-
ния.
а) поднимите навесное устройство в
крайнее верхнее положение, уста-
новив рукоятку распределителя в
позицию "подъем".
Упор 10 гидромеханического клапана
гидроцилиндра должен находиться в
крайнем заднем положении на штоке
гидроцилиндра;
б) опустите рукоятку 13, а вместе с
ней и механизм фиксации, в нижнее
положение;
в) поставьте рукоятку распределителя
в "плавающее" положение. Под
действием навешенного орудия по-
воротный рычаг 12 повернется и
зуб должен войти в контакт с захва-
том 1.
Для разблокирования навески проде-
лайте следующее:
а) поднимите навесное устройство в
крайнее верхнее положение, уста-
новив рукоятку распределителя в
позицию "подъем";
б) поднимите рукоятку 13 в верхнее
положение.
