1025.5-0000010 РЭ
84

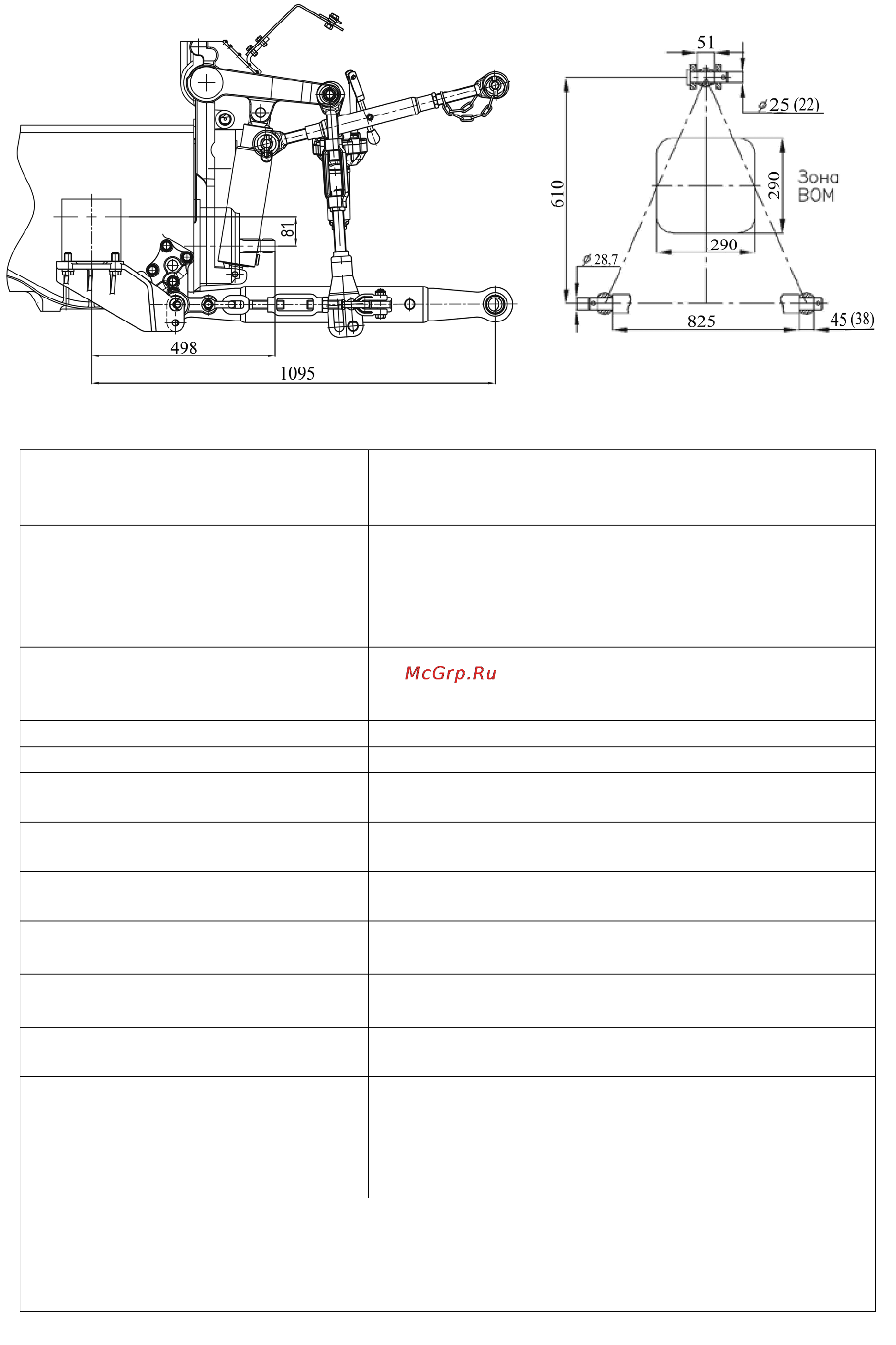

Рисунок 4.3.1 – Схема заднего навесного устройства исполнения НУ-2
Таблица 4.1 – Основные параметры и присоединительные размеры ЗНУ
НУ-2 Типоразмер (исполнение)
устройства
(рисунок 4.3.1)
1 Категория (по ИСО 730-1) Категория 2
2 Особенности конструкции Состоит из трех тяг (одной верхней и двух
нижних), шарнирно-соединенных с трактором;
свободные концы тяг с шарнирами соединя-
ются при агрегатировании с присоединитель-
ными элементами машины
3 Назначение Для подсоединения (навешивания) и агрега-
тирование сельскохозяйственных навесных,
полунавесных машин
4 Нижние тяги Цельные
5 Длина нижних тяг, мм 885
6 Ширина шарниров верхней
(нижней) тяги, мм
51 (45) по ИСО 730-1
51 (38) по ГОСТ 10677
7 Диаметр пальца заднего
шарнира верхней тяги, мм
25 по ИСО 730-1
22 по ГОСТ 10677
8 Диаметр отверстия задних
шарниров нижних тяг, мм
28,7
9 Расстояние от торца хвосто-
вика ВОМ до оси подвеса, мм
597
10 Высота стойки
1)
, мм 610
11 Длина оси подвеса по за-
плечикам
1)
, мм
825
12 Грузоподъемность устройства,
кН 2
)
:
а) на оси подвеса;
б) на вылете 610 мм от оси под-
веса
42
27
____________________________________________________________________________________________________
1)
Размер относится к агрегатируемой машине.
2)
Не допускается нагружать ЗНУ нагрузками, превышающими нормы на-
грузок на шины, указанные в подразделе «Выбор оптимального внутреннего дав-
ления в шинах в зависимости от условий работы и нагрузки на оси трактора».
