4.3.3 Правила регулировок элементов ЗНУ

4.3.3.1 Стяжки

4.3.3.1.1 Общие сведения

Стяжки используются для ограничения бокового раскачивания нижних тяг на-

весного устройства как в транспортном, так и в рабочем положениях. На Вашем

тракторе могут быть установлены телескопические стяжки или внешние винтовые

стяжки.

ВНИМАНИЕ: ПРИ ИЗМЕНЕНИИ ДЛИНЫ РАСКОСА НЕОБХОДИМО ЗАНОВО

ОТРЕГУЛИРОВАТЬ БЛОКИРОВКИ СТЯЖЕК В ТРАНСПОРТНОМ И РАБОЧЕМ ПО-

ЛОЖЕНИИ. НЕВЫПОЛНЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ОБРЫ-

ВУ ОГРАНИЧИТЕЛЬНЫХ СТЯЖЕК ИЛИ ДРУГИМ ПОЛОМКАМ!

4.3.3.1.2 Телескопические стяжки

Задний конец телескопической стяжки 1 (рисунок 4.3.2) присоединен к нижней

тяге 2, а передний конец – к кронштейну 3.

ВНИМАНИЕ: НА ТРАКТОРАХ «БЕЛАРУС-1025.5», ВО ИЗБЕЖАНИЕ ПОЛО-

МОК, ТЕЛЕСКОПИЧЕСКИЕ СТЯЖКИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА

ВТОРЫЕ СНИЗУ ОТВЕРСТИЯ КРОНШТЕЙНОВ (ПОЛОЖЕНИЕ 2 НА РИСУНКЕ

4.3.3)! ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПОКАЗАННЫЕ НА РИСУНКЕ 4.3.3 ПОЛО-

ЖЕНИЯ НА КРОНШТЕЙНЕ 1, 3 И 4!

1 – телескопическая стяжка; 2 – нижняя тяга; 3 – кронштейн.

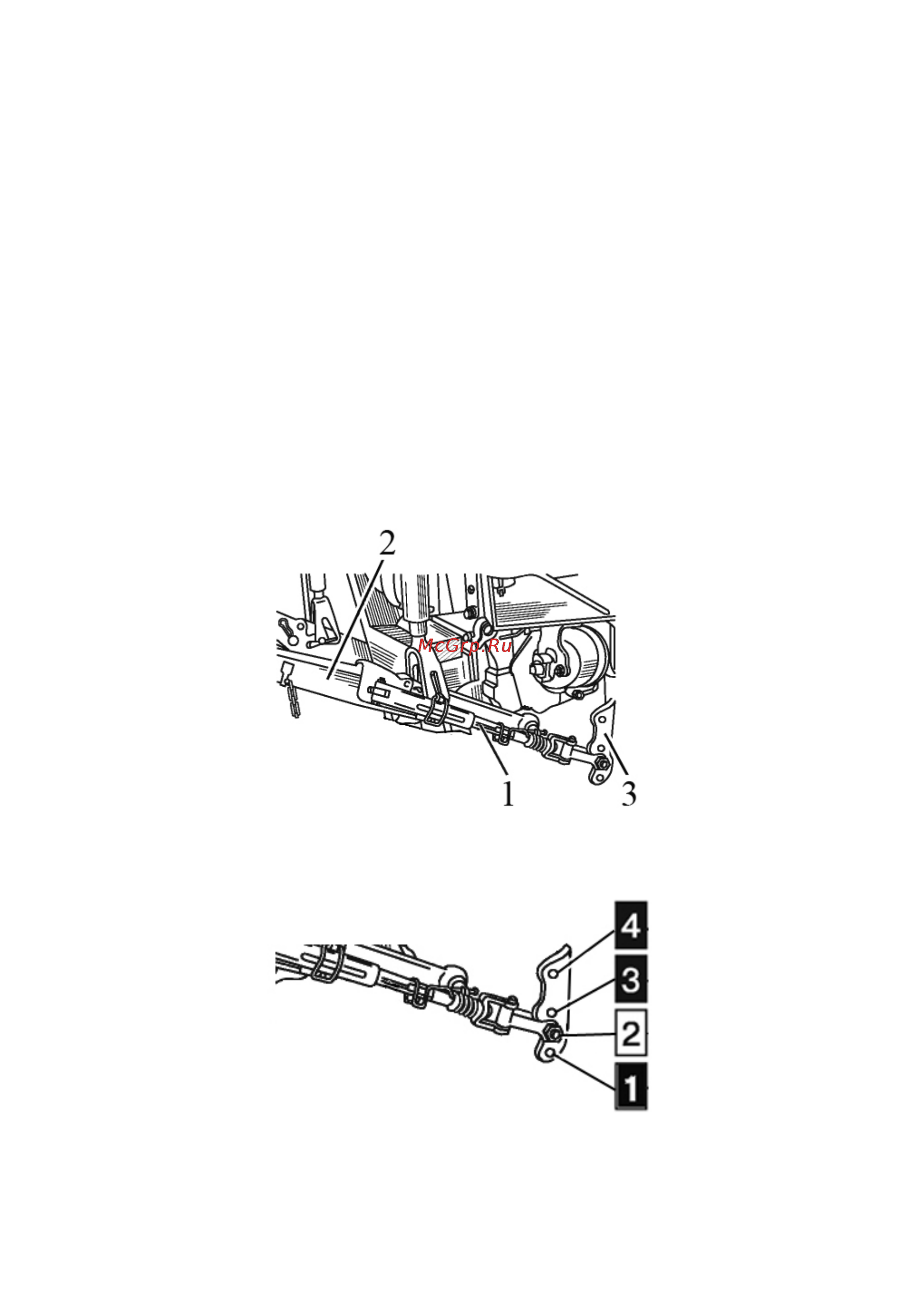

Рисунок 4.3.2 – Установка телескопических стяжек

Рисунок 4.3.3 – Установка заднего конца стяжки в кронштейн

При эксплуатации трактора телескопические стяжки должны быть всегда за-

блокированы в одном из трех положений:

- частичная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в транспортном положении.

При работе с некоторыми орудиями необходимо обеспечить раскачивание

орудия в каждую сторону не менее 125 мм или на другую величину, в соответствии с

инструкцией по эксплуатации машины (орудия). Для этого необходимо выполнить

частичную блокировку стяжек в рабочем положении.
