1025.5-0000010 РЭ
93
4.4.4 Тягово-сцепное устройство ТСУ-2Р (тяговое устройство «питон»)

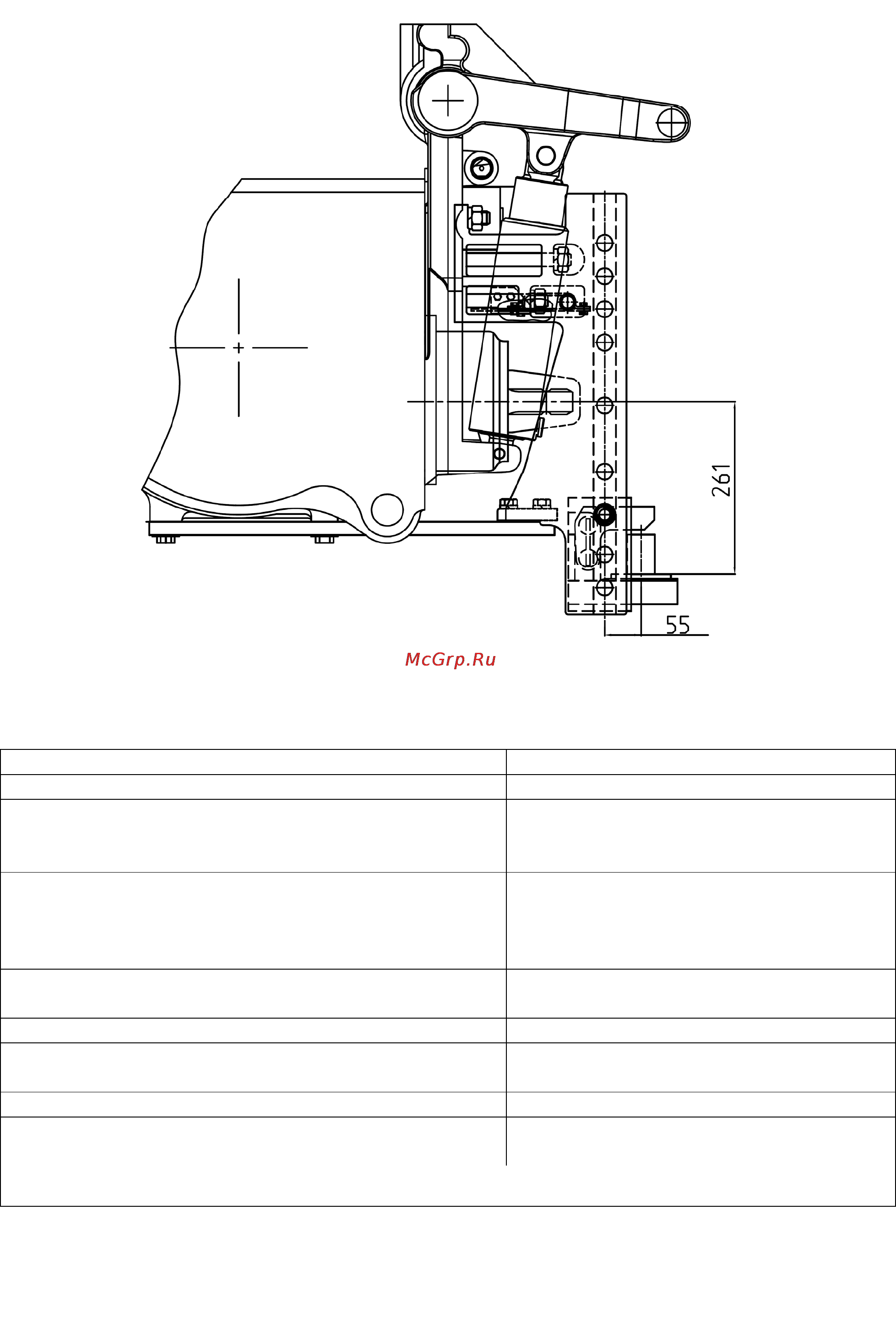

Рисунок 4.4.3 – Схема вариантов установки ТСУ-2Р (тягового устройства «питон»)
Таблица 4.4 – Основные параметры и присоединительные размеры ТСУ-2Р
(тягового устройства «питон»)
Типоразмер (исполнение) ТСУ-2Р (тяговое устройство «питон»)
1 Место установки Устройство лифтовое заднее
2 Особенности конструкции Консольно закрепленный присоеди-
нительный палец с возможностью
вертикального перемещения
3 Назначение Агрегатирование полуприцепных
сельскохозяйственных машин, а
также машин типа тракторных полу-
прицепов, имеющих сцепные петли
4 Расстояние от торца ВОМ до оси присоеди-
нительного пальца, мм
108
5 Диаметр присоединительного пальца, мм 40
6 Вертикальная нагрузка на ТСУ в точке сцепки,
не более, кН
20
7 Тип предохранительного устройства Цепь страховая (трос)
1)
8 Место присоединения предохранительного
устройства на тракторе
Отверстия лифтового устройства
____________________________________________________________________________________________________________
1)
Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ДАННОЕ УСТРОЙСТВО В
КРАЙНИЕ НИЖНИЕ ПОЛОЖЕНИЕ, ПРИ КОТОРОМ ОНО ВЫСТУПАЕТ ЗА ПРЕДЕЛЫ
КРОНШТЕЙНА ТСУ.
