1025.5-0000010 РЭ

4.4.5 Тягово-сцепное устройство ТСУ-1М-01 (тяговый брус)

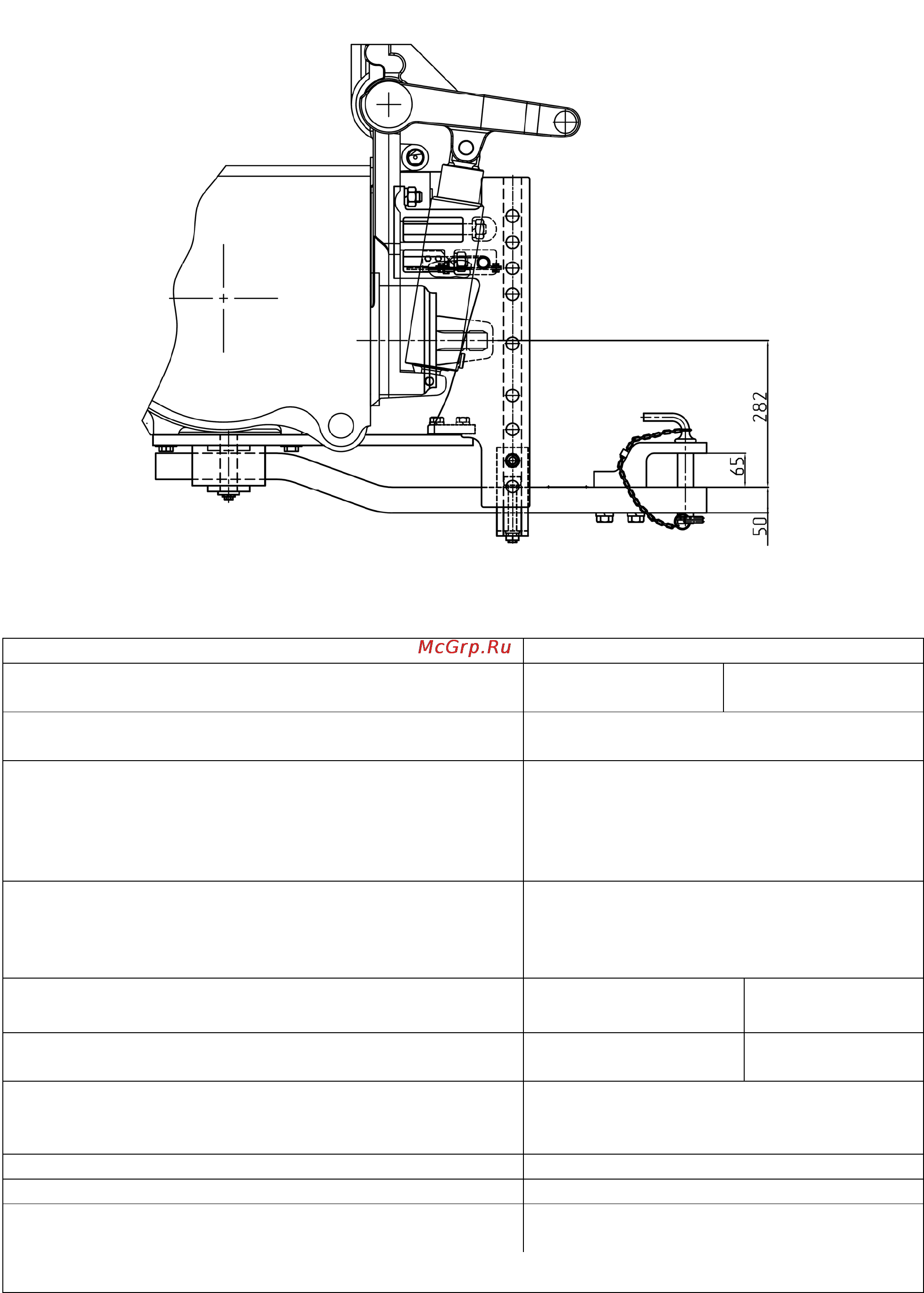

Рисунок 4.4.4 – Схема вариантов установки ТСУ-1М-01 (тягового бруса)

Таблица 4.5 – Основные параметры и присоединительные размеры ТСУ-1М-01

(тягового бруса)

Типоразмер (исполнение) ТСУ-1М-01 (тяговый брус)

1 Вариант Первое

положение

Второе

положение

2 Место установки В нижней части корпуса заднего мос-

та и устройства лифтового заднего

3 Назначение Для подсоединения и агрегатиро-

вание сельскохозяйственных при-

цепных и полуприцепных машин с

ходовыми колесами, кроме трак-

торных прицепов и полуприцепов

4 Особенности конструкции Брус тяговый с с возможностью

изменения горизонтального поло-

жения по отношению к торцу зад-

него ВОМ

5 Расстояние от торца ВОМ до оси присоеди-

нительного пальца, мм

400 500

6 Вертикальная нагрузка на ТСУ в точке сцеп-

ки, не более, кН

12 8

7 Угол поворота прицепного устройства ма-

шины в горизонтальной плоскости, градусов,

не менее

±60

8 Диаметр присоединительного пальца, мм 30

9 Тип предохранительного устройства Цепь страховая (трос)

10 Место присоединения предохранительного

устройства на тракторе

Отверстия лифтового устройства

___________________________________________________________________________________________________________

Принадлежность машины.

ВНИМАНИЕ: УСТАНОВКА НАКЛАДКИ НА ТЯГОВОМ БРУСЕ СНИЗУ (С ПЕРЕ-

ВОРОТОМ) ДЛЯ УМЕНЬШЕНИЯ ВЫСОТЫ РАСПОЛОЖЕНИЯ ВИЛКИ ОТНОСИ-

ТЕЛЬНО ОПОРНОЙ ПОВЕРХНОСТИ НЕ ДОПУСКАЕТСЯ!
