1025.5-0000010 РЭ
95
4.4.6 Тягово-сцепное устройство ТСУ-1 (поперечина)

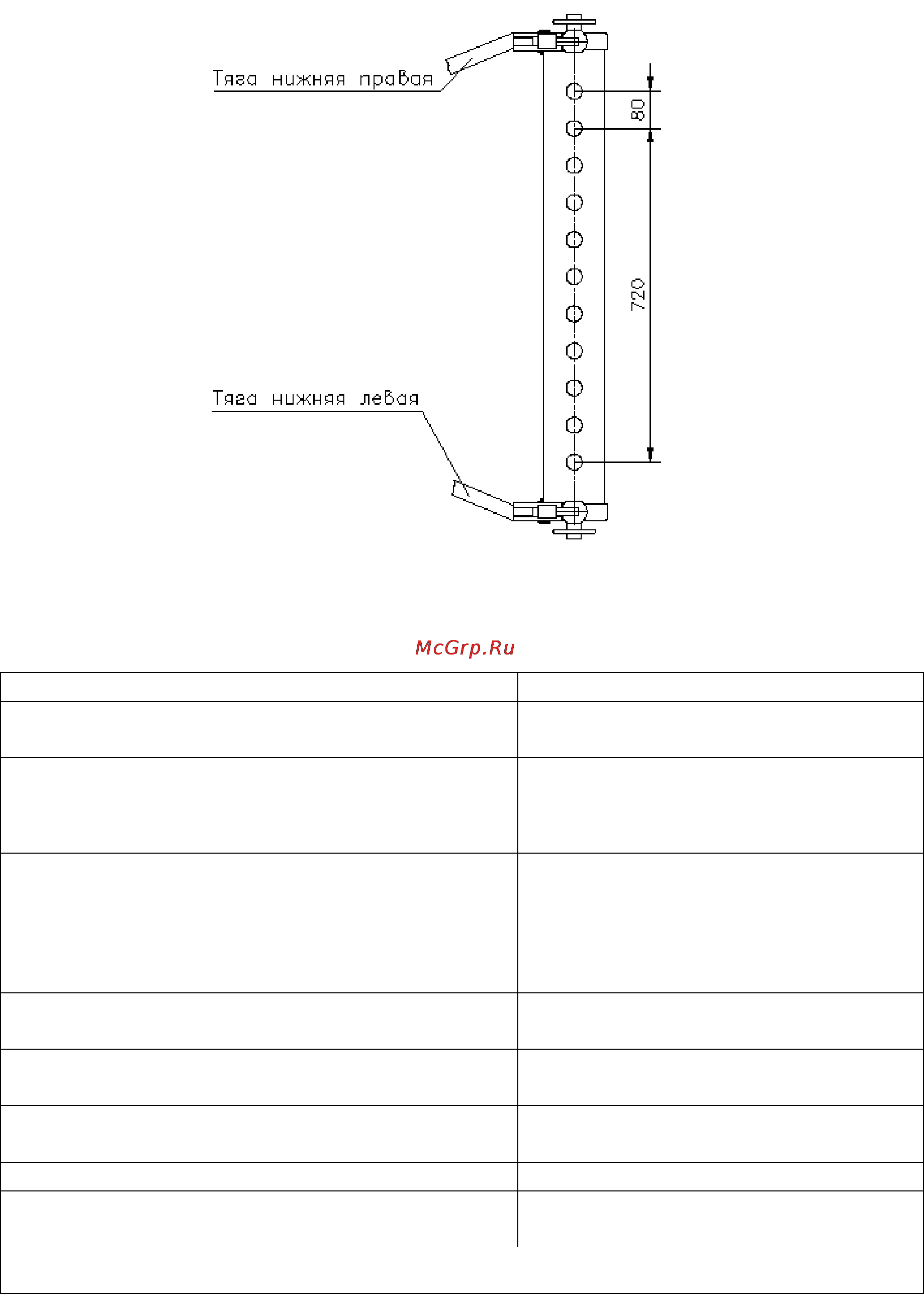

Рисунок 4.4.5 – Схема установки ТСУ-1 (поперечины)
Таблица 4.6 – Основные параметры и присоединительные размеры ТСУ-1
(поперечины)
Типоразмер (исполнение) ТСУ-1 (поперечина)
1 Место установки На ось подвеса заднего навесного
устройства
2 Особенности конструкции Поперечина тяговая на ось подве-
са заднего навесного устройства
3 Назначение Для подсоединения и агрегатиро-
вание прицепных, полуприцепных
и полунавесных сельскохозяйст-
венных машин, имеющих сцепные
вилки
4 Расстояние от торца ВОМ до оси отвер-
стий, мм
595
5 Диаметр отверстий в поперечине под
присоединительный палец, мм
32,5
6 Вертикальная нагрузка на ТСУ в точке
сцепки, не более, кН
3,5
7 Тип предохранительного устройства Цепь страховая (трос)
1)
8 Место присоединения предохранительно-
го устройства на тракторе
Отверстия лифтового устройства
__________________________________________________________________________________________________________
1)
Принадлежность машины.
На Ваш трактор по заказу может быть установлена двойная поперечина (ТСУ-
1Ж-01). Вертикальная нагрузка на двойную поперечину в точке сцепки, должна быть
не более, 12 кН
