МЛ131-0000010 РЭ 54

5 6 7 8 9 10 11 12 13 14 15 16 17

1 – вал первичный; 2, 20, 30 – втулки; 3 – синхронизатор; 4 – вилка;

5, 7 – поводки; 6 – корпус вилок; 8 – шарик; 9 – пружина; 10, 17 – под-

шипники; 11, 14, 15, 22, 27, 28, 29, 31, 32, 34, 35, 36, 37 – шестерни;

12 – полумуфта; 13, 25, 33 – зубчатые муфты; 16, 21 – прокладки ре-

гулировочные; 18 – вал вторичный; 19 – гайка; 23 – шестерня привода

заднего моста; 24 – вал блока шестерен; 26 – вал пониженных пере-

дач; 38 – вал промежуточный

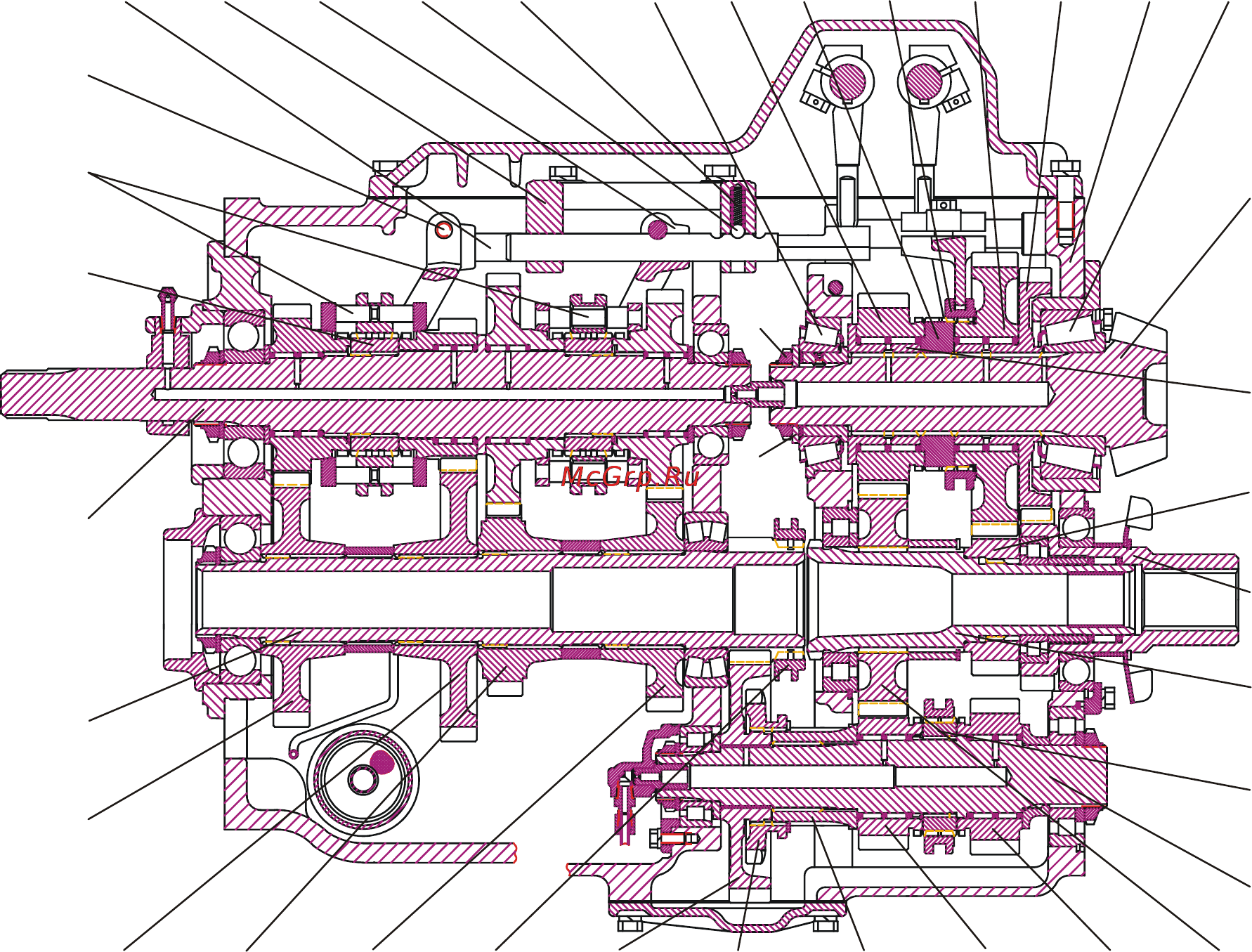

Рисунок 1.21 – Коробка передач (продольный разрез)
