МЛ131-0000010 РЭ 95

1 2 3 6 7 8 9 10 11 12 13

16 15 14

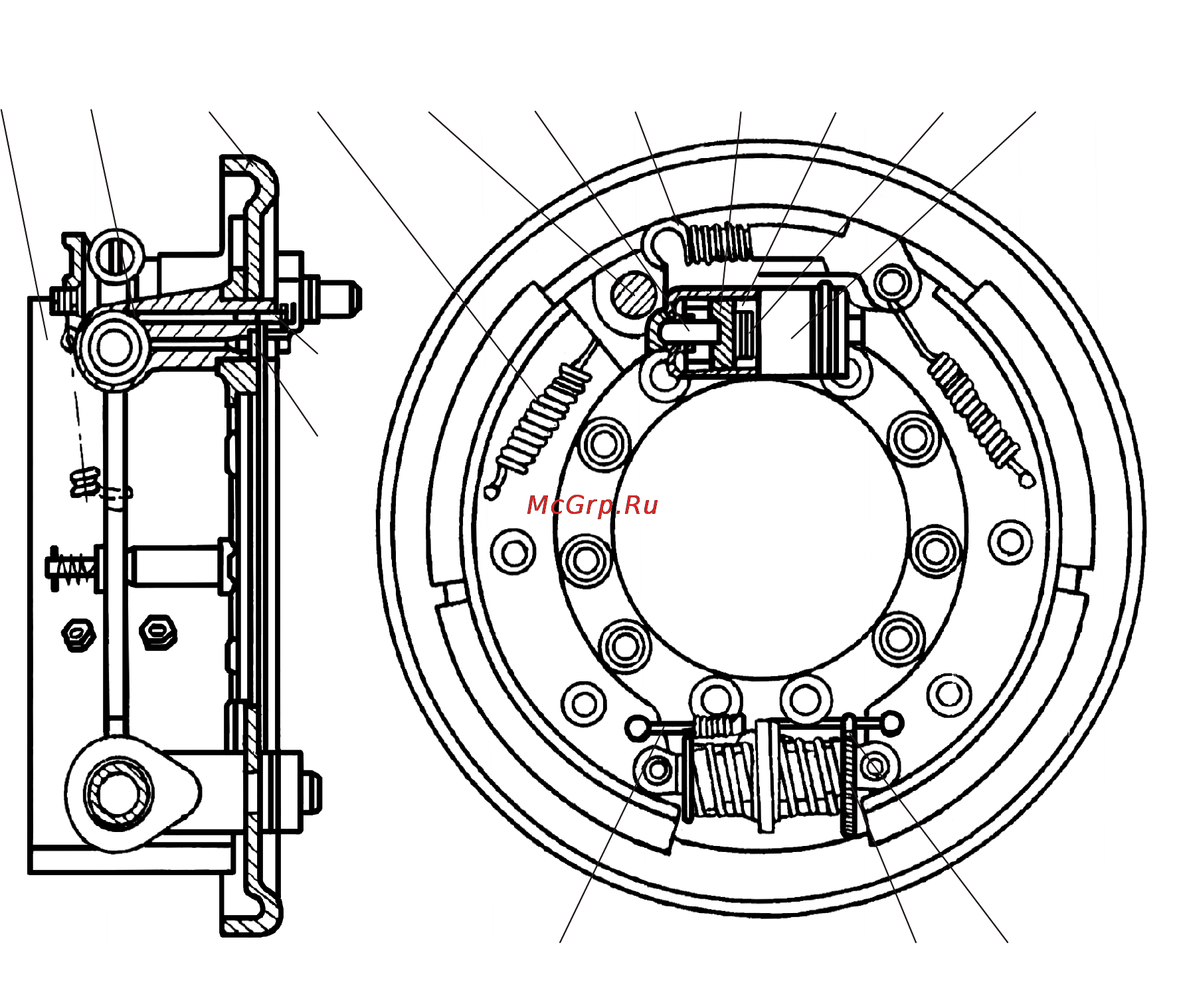

1 – тормозная колодка; 2 – канал для удаления воздуха;

3 – диск; 4, 5 – штуцер; 6, 12 – пружины; 7 – эксцентрик;

8 – шток; 9, 16 – стяжные пружины; 10 – манжета; 11 – пор-

шень; 13 – рабочий цилиндр; 14 – регулировочная звездочка;

15 – нижнее регулировочное устройство

Рисунок 1.46 – Колесный тормоз тандемной тележки
