При установке соблюдайте правильную ориентацию датчиков. Широкая часть обода датчика
должна быть обращена вниз.

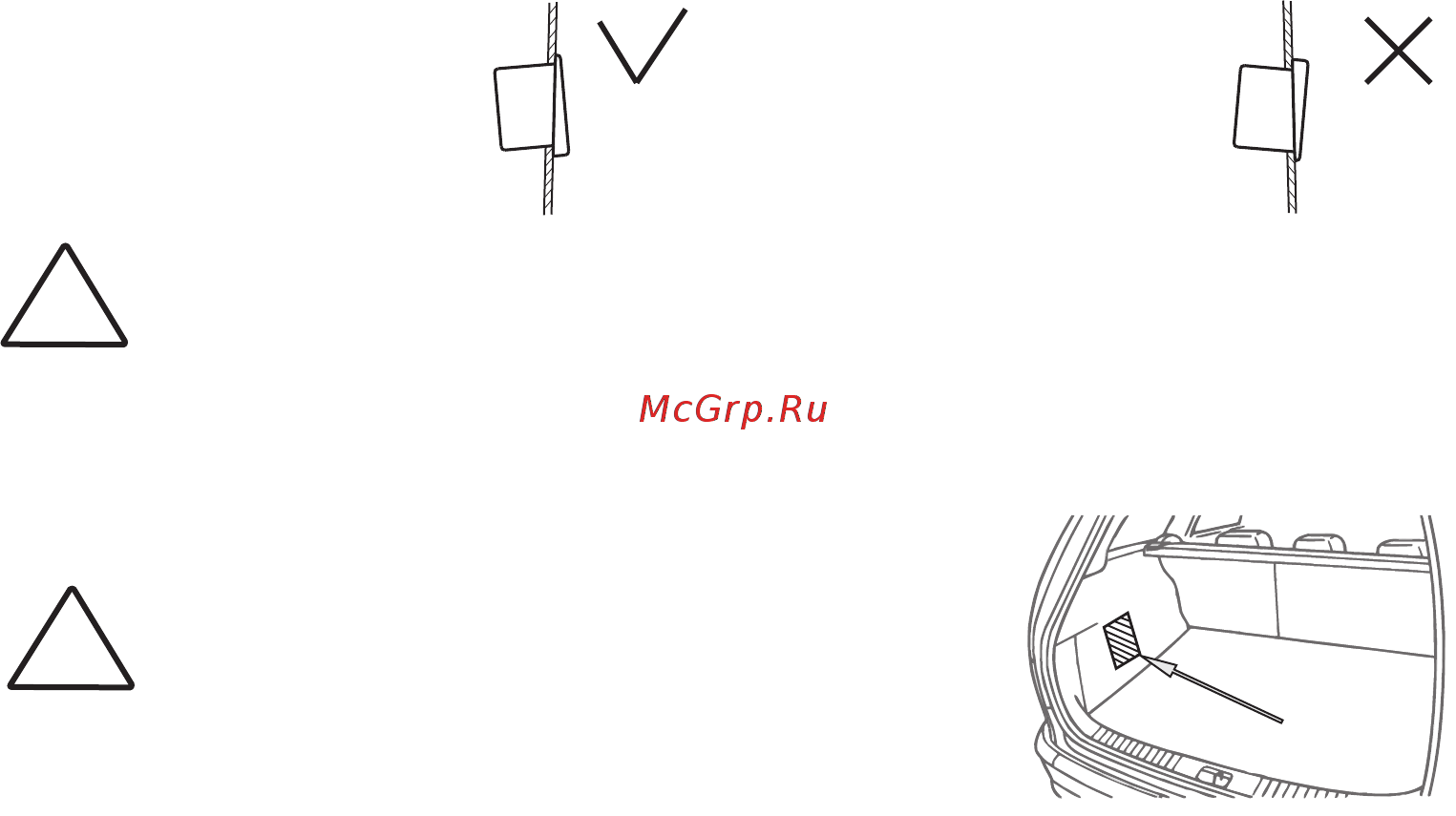

Правильная установка:
Неправильная установка:
Устанавливайте датчик в отверстие, равномерно нажимая на его обод руками.
Недопустимо надавливать на центральную часть датчика во избежание его
повреждения.
!
Системный блок должен быть установлен в салоне автомобиля в защищенном от попадания влаги и
механических воздействий месте.
Провода датчиков не должны располагаться вблизи
силовых жгутов электрооборудования автомобиля, а
также слишком близко к системе выхлопа, которые
могут повлиять на работу парковочного радара.
!
Стр.8
