Установка проектора
Подготовка
1. Определите место установки экрана и, соответственно, определите позицию
монтажа настенного крепления для проектора.
Для получения дополнительной информации обратитесь к разделу «Установка» входящего в
комплект руководства пользователя.
• Установка наклонной проекции невозможна. Определите позицию для ровной проекции.
2. Убедитесь в том, что соблюдены все условия, описанные в разделе «Примите
во внимание» на стр. RUS-2 данной инструкции.
• Потому что у U300X/U250X/U310W/U260W большой оптический угол возвышения оси, и
легкий сдвиг в расстоянии проекции сильно повлияет на размер и положение экрана. Если
угол проектора не настроен, то искажение изображения увеличится.
1. Присоединение держателя проектора к проектору.
a
Выньте проектор из коробки и снимите полиэтиленовую пленку.
b

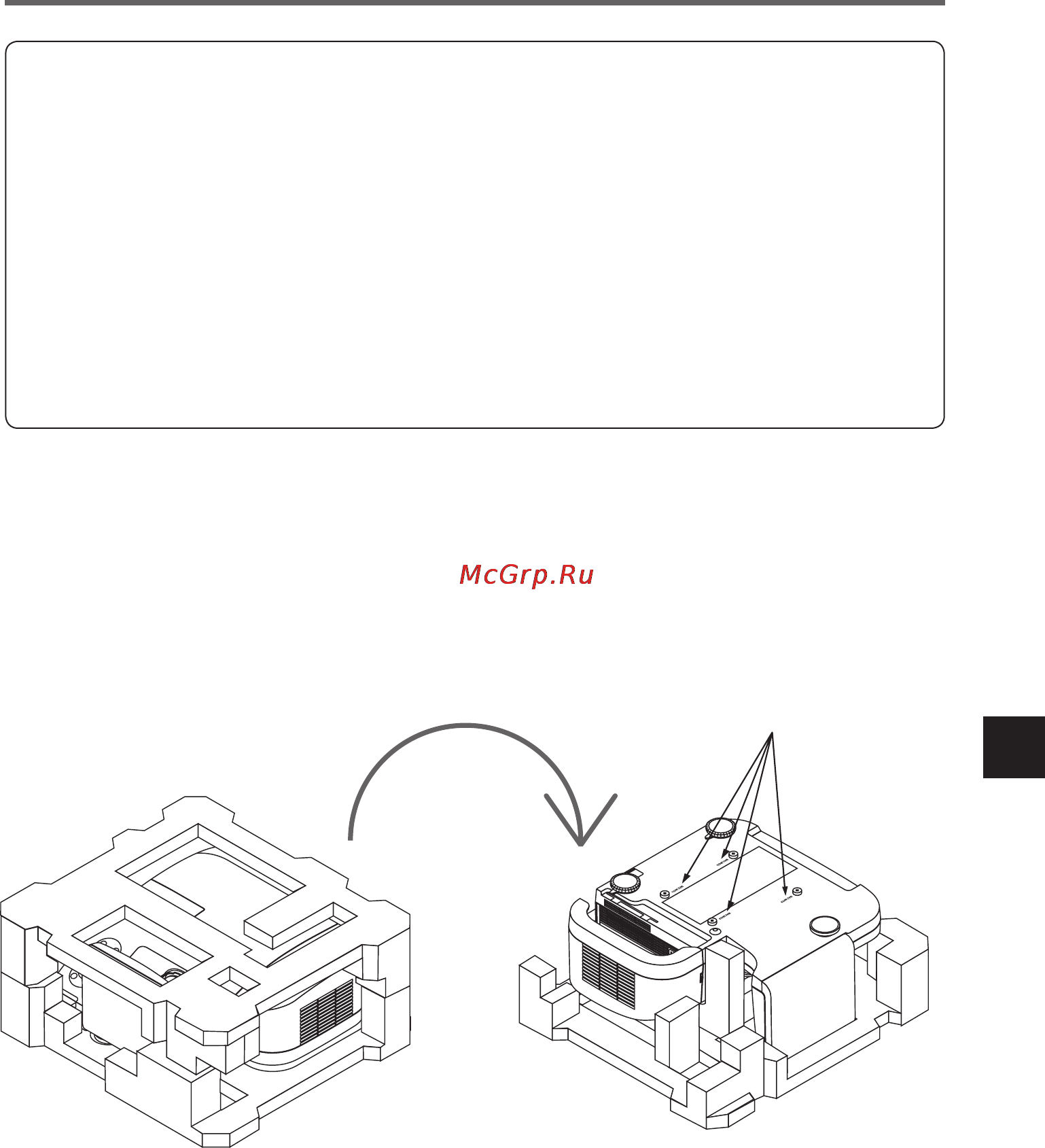

Снова прикрепите упаковочный пенопласт к проектору, а затем переверните его.
Примечание: На нижней стороне проектора находятся четыре отверстия для шурупов,
отмеченных «MAX.M4x10». Данное обозначение не применяется к держателю
проектора данного изделия.
b
(Примечание)
