SPA-8
SPA-9
c

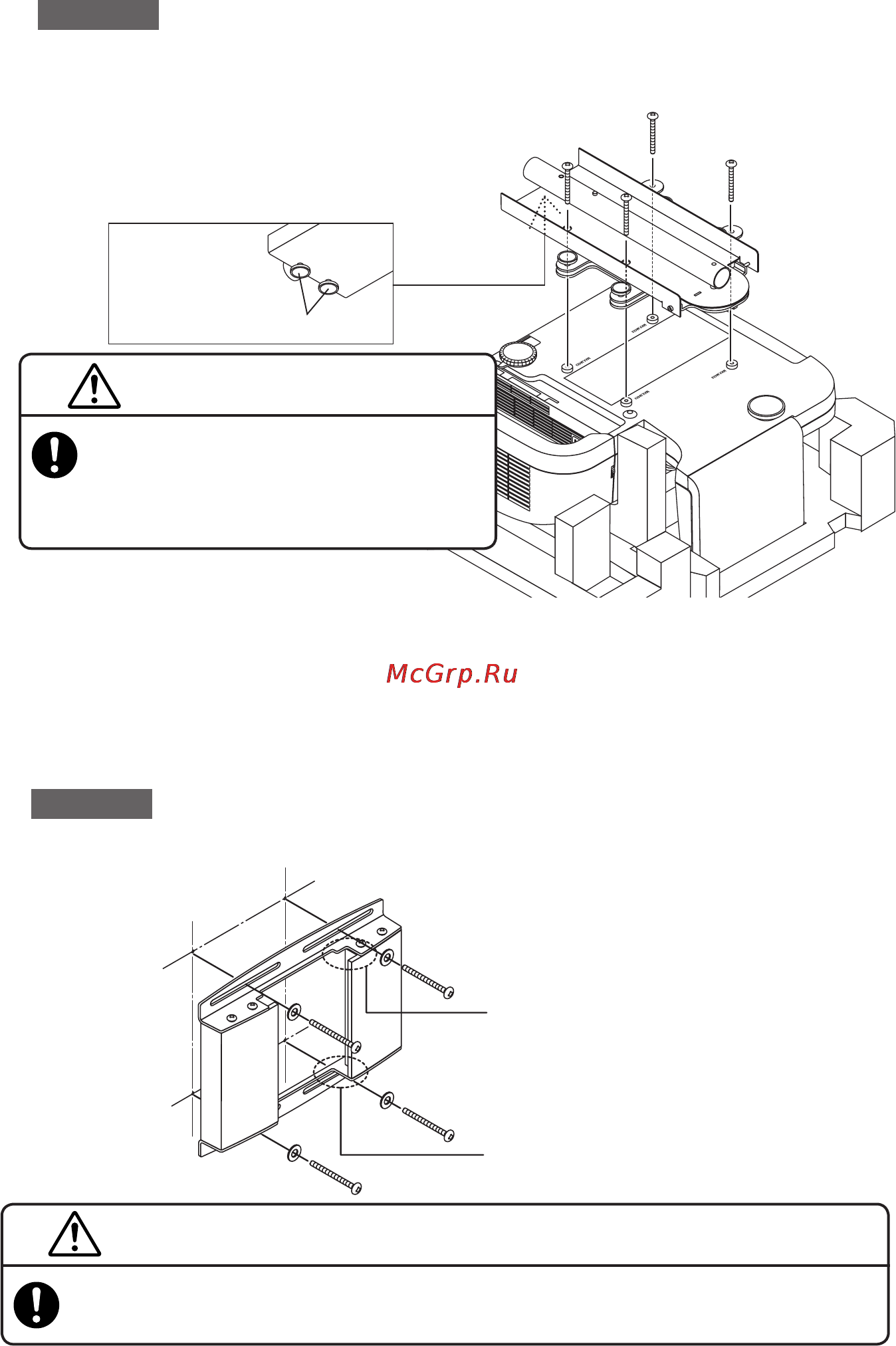

Alinee el adaptador del proyector con los orificios de la parte inferior del proyector y coloque
fijamente el adaptador utilizando los cuatro tornillos suministrados (M4 x 20).
d
Afloje los pasadores de fijación del brazo/ajuste vertical del adaptador del proyector.
Precaución
No intente instalar el adaptador del proyector sin los separadores de espuma
del embalaje colocados. De lo contrario el área del espejo podría estar
sometida a demasiada presión, lo que podría dar lugar a un cambio en la
imagen proyectada y producir daños graves.
Pasadores de fijación del brazo/ajuste vertical
c
d
Aviso
Si se utilizan tornillos distintos a los suministrados,
el proyector podría dañarse seriamente, o podría
caer provocando lesiones. Asegúrese de utilizar
únicamente los tornillos suministrados.
2.
Coloque el adaptador de pared en el material estructural de la pared.
Para asegurar una imagen proyectada sin distorsiones, el centro del adaptador de pared y el
centro de la pantalla deberán estar alineados en un eje recto.
• El adaptador de pared tiene una orientación superior/inferior. Asegúrese de colocarlo con la
orientación correcta.
Precaución
Si el adaptador de pared es colocado con la orientación superior/inferior
invertida, no será posible una correcta instalación.
• Eladaptadordeparedpodráserajustadohorizontalmenteenunrangode±50mm.
Lado con los cortes mirando hacia arriba
Lado sin los cortes mirando hacia abajo
Aviso
Utilice únicamente tornillos o pernos M6 (1/4 pulgadas) (4 ubicaciones) para colocar el adaptador de
pared. Si se utilizan tornillos o pernos distintos a M6, el proyector podría caerse provocando lesiones.
