![Nec U260W [61/192] Regolazione dell inclinazione orizzontale del proiettore](/img/pdf.png)
Nec U260W [61/192] Regolazione dell inclinazione orizzontale del proiettore
![Nec U310W [61/192] Regolazione dell inclinazione orizzontale del proiettore](/views2/1015964/page61/bg3d.png)
ITA-12
ITA-13
d
c
c
Girare la manopola sinistra o destra per regolare
l’inclinazionedelproiettoreasinistraoadestra.
- Quando la manopola raffigurata in nero
nell’illustrazione viene stretta,il proiettoreruota in
senso antiorario.
d
Quando la regolazione è completa, stringere la
manopola opposta che è ancora allentata.

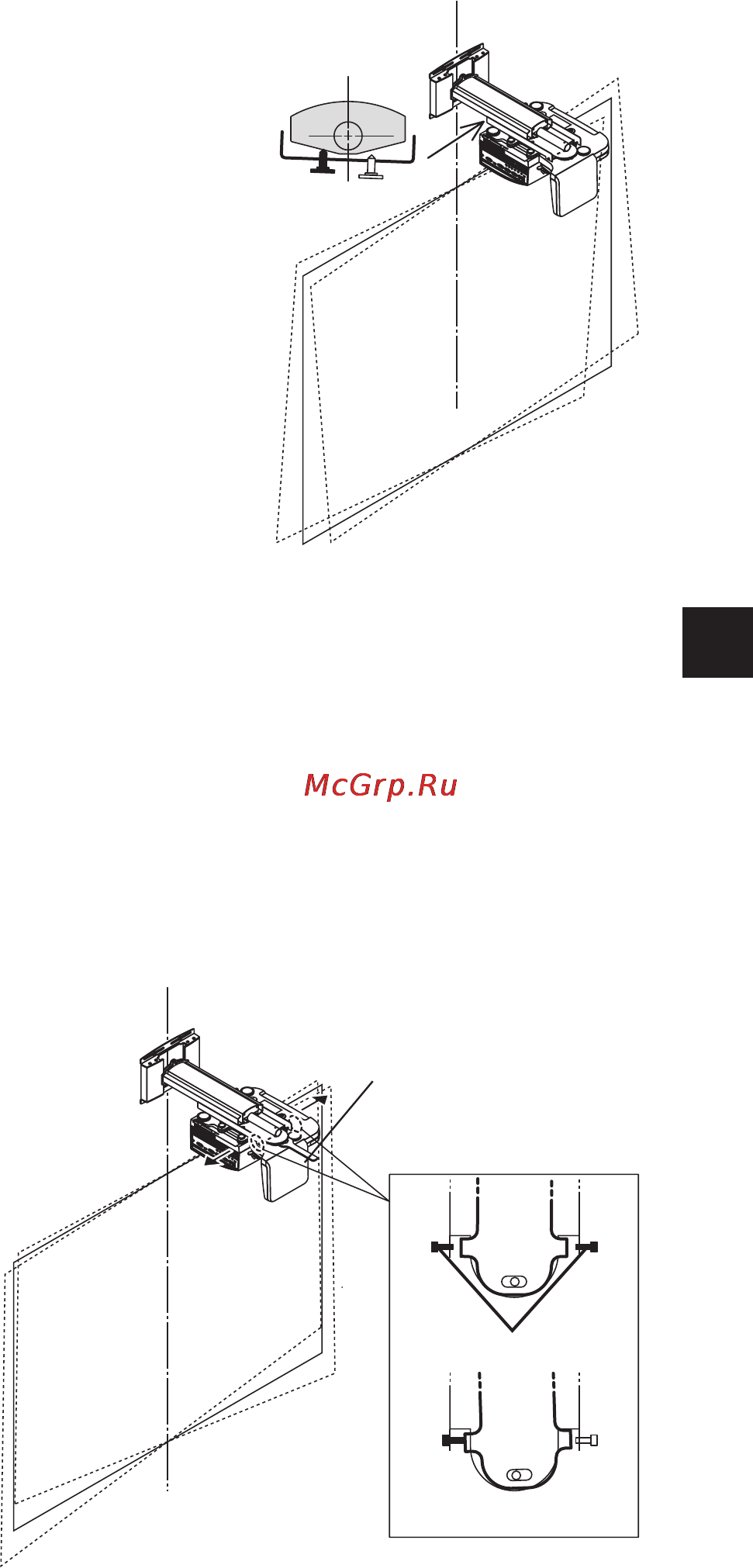

3. Regolazione dell’inclinazione orizzontale del proiettore.
L’adattatoredelproiettorepermettelaregolazioneconun’escursionedicirca±3gradi.
a
Allentare il dado di fissaggio orizzontale (doppio dado) con una chiave.
b
Allentare le viti di regolazione orizzontale (sinistra e destra) con la brugola in dotazione.
- Allentareleduevitirafgurateinneronell’illustrazione.
c
Effettuarelaregolazionestringendolavitesinistraoquelladestranchél’estremitàsuperiore
equellainferioredell’immaginenonsianoparallele.
d
Quando la regolazione è completa, stringere la vite opposta che è ancora allentata.
e
Stringere il dado di fissaggio orizzontale (doppio dado) con una chiave.
ae
d
b
c
