KOR-12
KOR-13
d
c
c

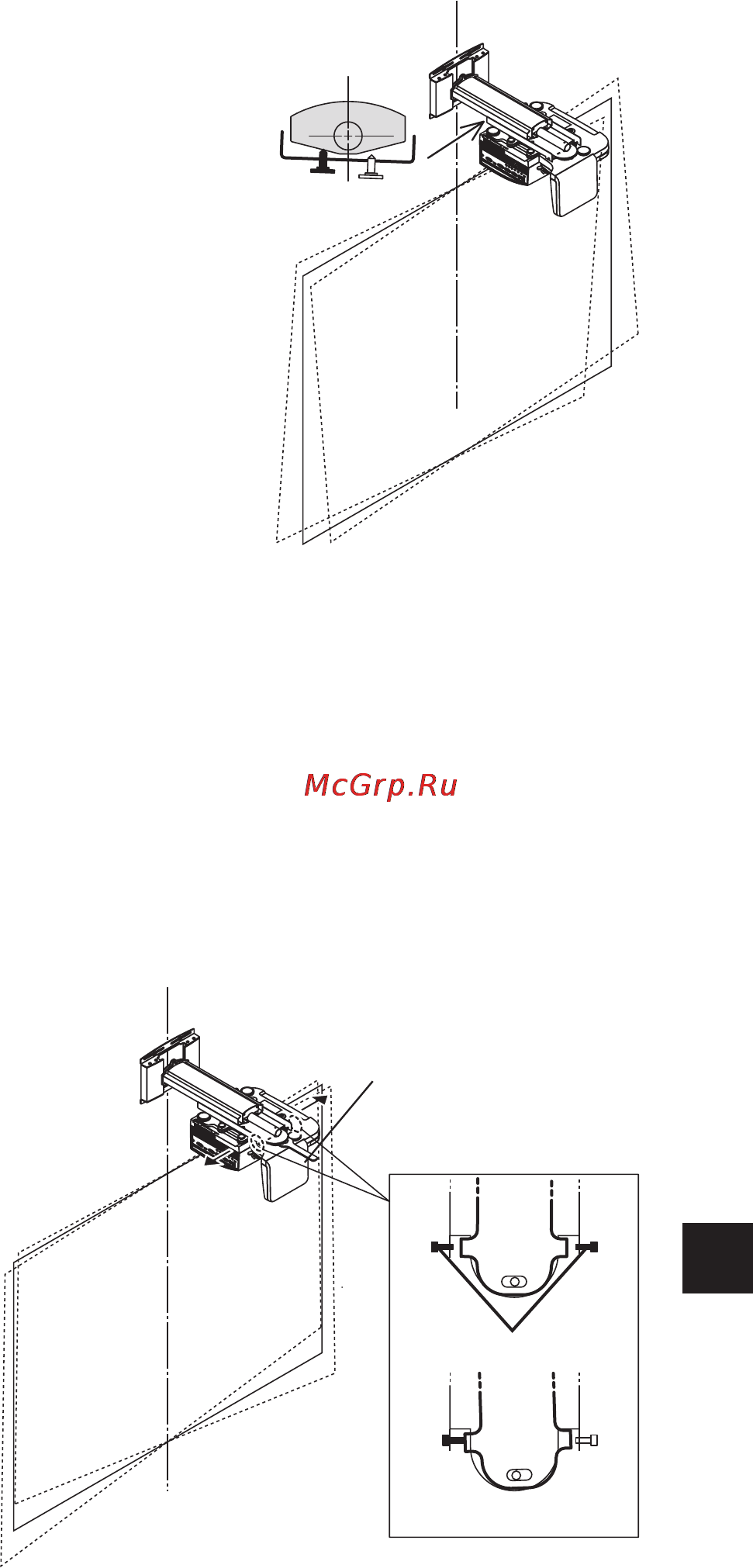

왼쪽 또는 오른쪽 노브를 돌려서 왼쪽 또는 오른쪽
방향으로 프로젝터 기울기를 조정하십시오 .
- 그림에서 검은색으로 표시된 노브를 조이면 프로
젝터가 시계 반대 방향으로 회전합니다 .
d
조정이 완료되면 아직 풀려 있는 반대쪽 노브를 조
이십시오 .
3. 프로젝터의 수평 기울기를 조정하십시오 .
프로젝터 어댑터를 통해 약 ± 3 도의 범위로 조정을 할 수 있습니다 .
a
렌치로 수평 고정 너트 ( 이중 너트 ) 를 푸십시오 .
b
함께 제공된 육각 렌치로 수평 조정 나사 ( 왼쪽과 오른쪽 ) 를 푸십시오 .
- 그림에서 검은색으로 표시된 두 나사를 푸십시오 .
c
이미지의 상단 가장자리와 하단 가장자리가 평행이 될 때까지 왼쪽 또는 오른쪽 나사를
조여서 조정을 하십시오 .
d
조정이 완료되면 아직 풀려 있는 반대쪽 나사를 조이십시오 .
e
렌치로 수평 고정 너트 ( 이중 너트 ) 를 조이십시오 .
ae
d
b
c
