ENG-8
ENG-9
c

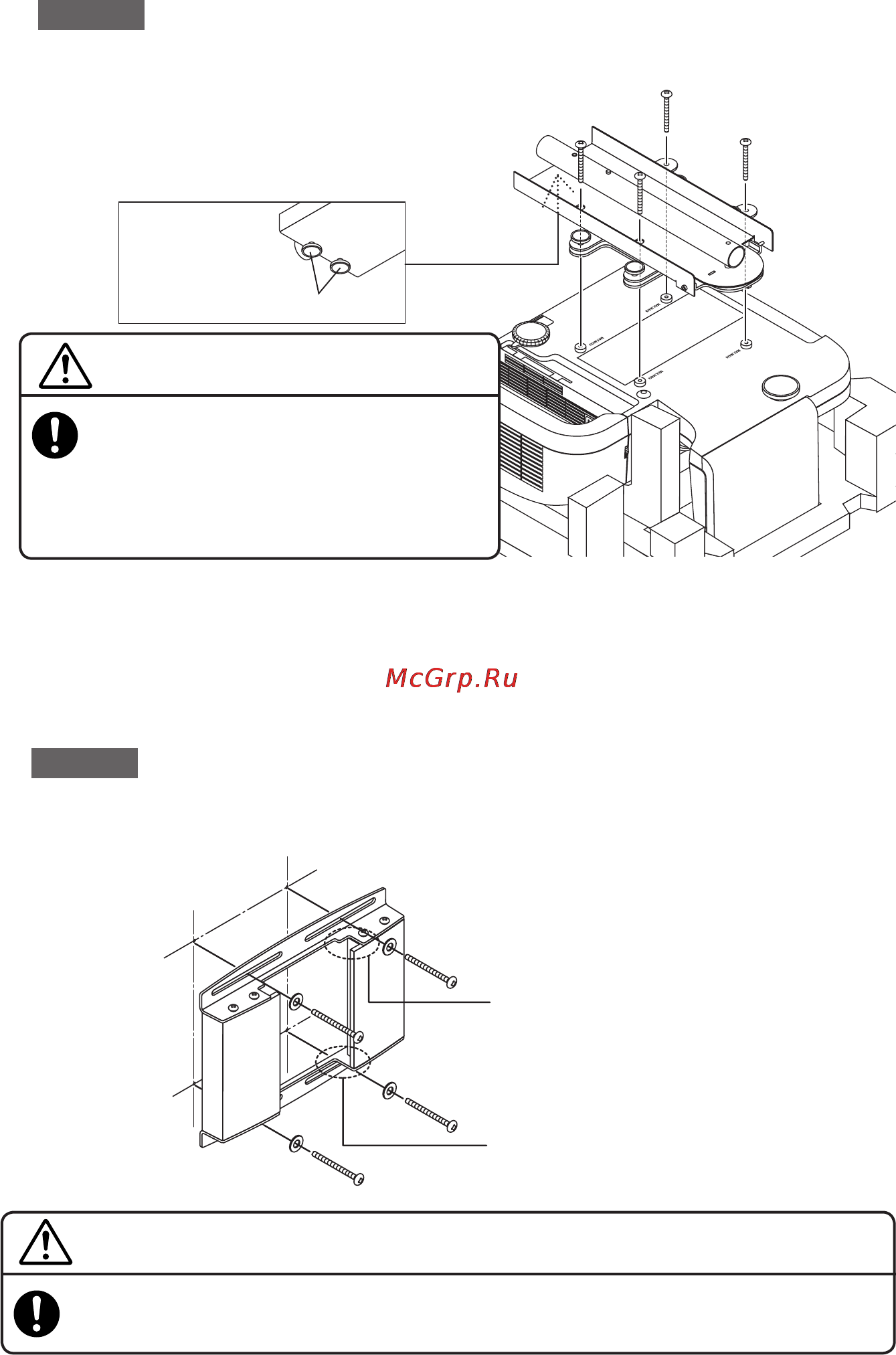

Align the projector adapter with the holes on the bottom of the projector and securely attach
the adapter with the four supplied screws (M4x20).
d
Loosen the vertical adjust/arm fixation knobs of the projector adapter.
Caution
Do not try to attach the projector adapter without the foam packing spacers in
place. Otherwise the mirror section may be subject to excessive force, which can
lead to a shift in the projected image and cause serious damage.
Vertical adjust/arm fixation knobs
c
d
Warning
If screws other than the supplied ones
are used, the projector may be seriously
damaged, or the projector may fall and
cause injury. Be sure to use only the
supplied screws.
2.
Attach the wall adapter to the structural material of the wall.
To ensure a projected image without distortion, the center of the wall adapter and the center of
the screen should be aligned on a straight axis.
• Thewalladapterhasatop/bottomorientation.Besuretoattachitwithcorrectorientation.
Caution
If the wall adapter is mounted with reversed top/bottom orientation, correct
installation is not possible.
• Thewalladaptercanbeadjustedhorizontallyoverarangeof±50mm.
Side with cutouts facing up
Side without cutouts facing down
Warning
Use only M6 (1/4 inch) screws or bolts (4 locations) to fix the wall adapter. If screws
or bolts other than M6 are used, the projector may fall and cause injury.
