POL-6
POL-7
Mocowanie projektora
Czynności wstępne
1. Określ miejsce ustawienia ekranu i odpowiednio podejmij decyzję o miejscu
instalacji uchwytu ściennego.
Poszukaj więcej informacji w rozdziale „Instalacja” instrukcji obsługi projektora.
• Nie jest możliwa instalacja, mająca na celu projekcję skośną. Określ miejsce dla projekcji przedniej.
2. Sprawdź, czy spełnione są wszystkie warunki opisane w rozdziale „Ważne
informacje" na stronie POL-2.
• Ze względu na duży kąt podniesienia osi optycznej w projektorach U300X/U250X/U310W/U260W
nieznaczna zmiana w odległości projektora wpłynie w dużym stopniu na rozmiar i umiejscowienie
ekranu. Jeżeli kąt ustawienia projektora jest błędny, zniekształcenie obrazu będzie się powiększać.
1. Przymocuj adapter projektora do projektora.
a
Wyjmij projektor z pudełka i zerwij foliowe opakowanie.
b

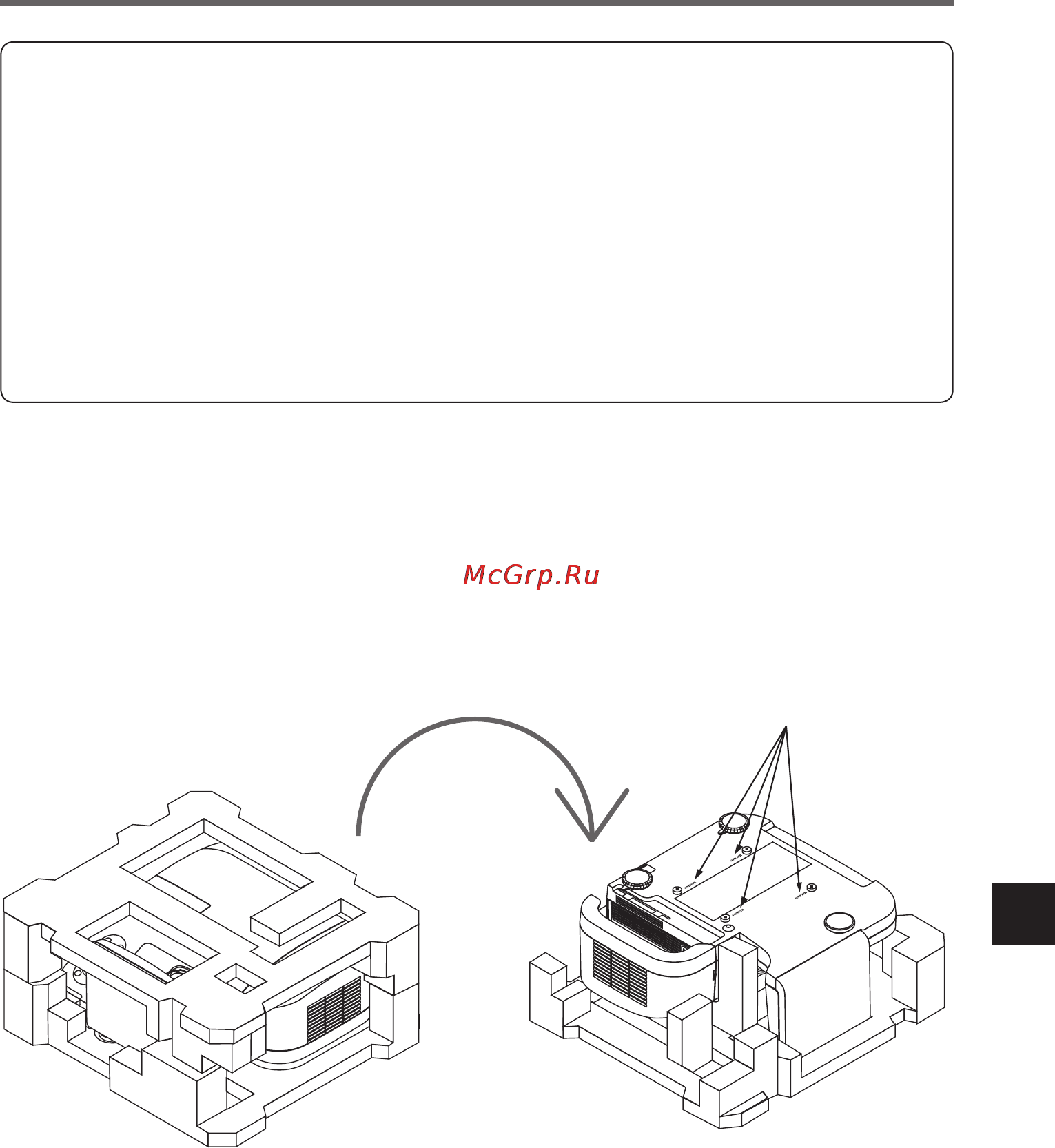

Przytrzymaj piankowe osłony na projektorze i odwróć projektor do góry.
Uwaga: Na spodzie projektora znajdują się cztery otwory na śruby zaznaczone jako „MAX.M4x10". Ta
wskazówka nie odnosi się do adaptera projektora w tym produkcie.
b
(Uwaga)
