CHI-8
CHI-9
ba

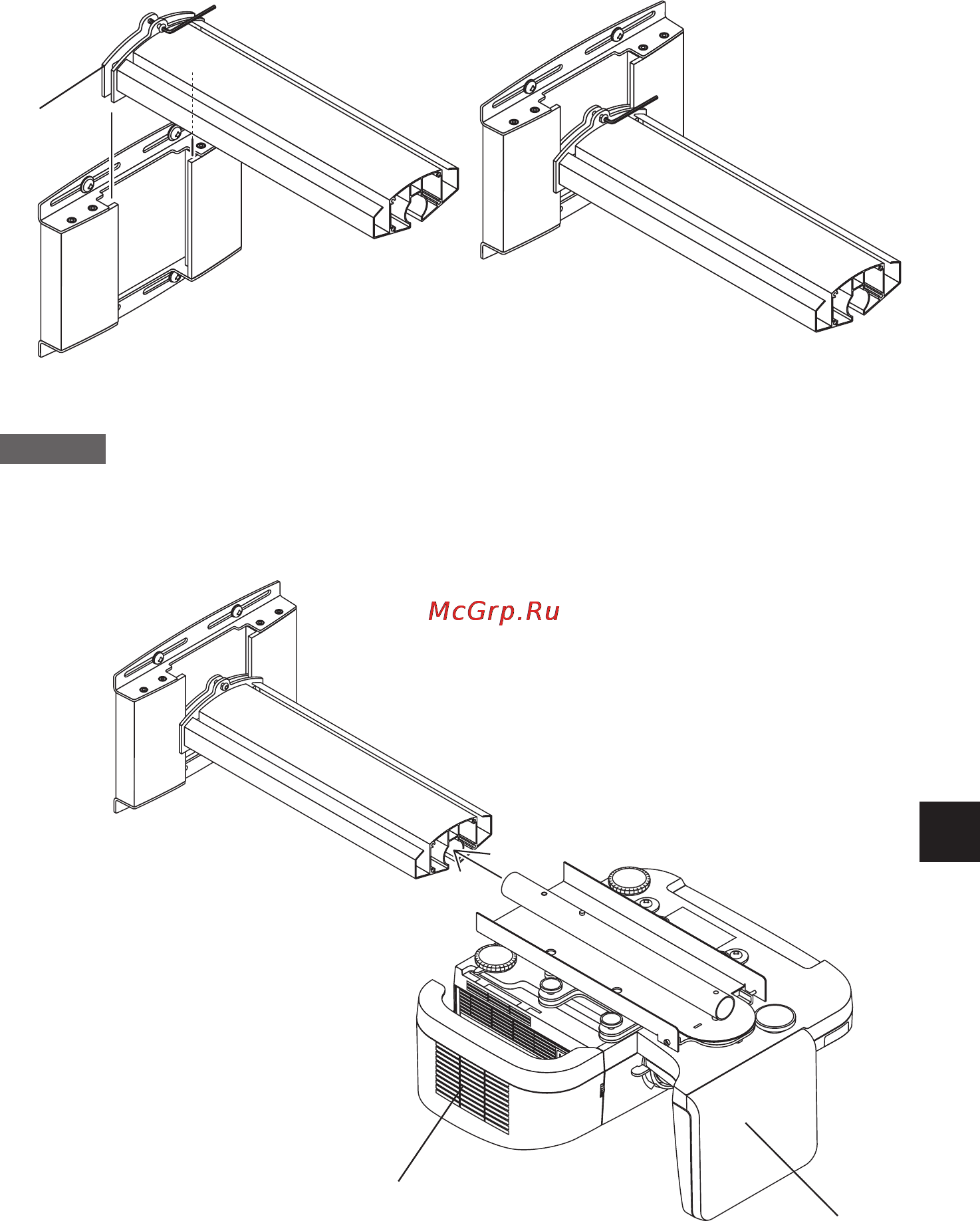

3. 将横臂安装至墙式转接器。
a
使用随附的六角扳手，将上下横臂固定螺丝拧下来。
b
将横臂转接板 (A) 从顶端插入墙式转接器，然后将上下螺丝在延长孔中心附近拧紧。
* 在完成安装和调试后，安装盖板 (A) 和 (B)。
4.
将步骤 1 中装配的投影机安装在横臂上。
小心
若要完成此工作，请先从投影机中取下包装衬垫。 然后由他人协助按住投影机机身，
并将它小心插入横臂。 请勿按住投影机的电缆盖或镜面部位，也不要触摸镜面或
镜头。
a
将投影机适配器的中心轴插入横臂。
电缆盖
镜面部位
a
转接板 (A)
