Montage des Projektors
Vorbereitungen
1. Legen Sie den Aufstellungsort des Bildschirms fest und entscheiden Sie die
Installationsposition der Wandhalterung entsprechend.
Weitere Informationen finden Sie im Abschnitt „Installation“ im dem Projektor beiliegenden
Benutzerhandbuch.
• Eine Installation für die geneigte Projektion ist nicht möglich. Bestimmen Sie die Position für
die Frontprojektion.
2. Sorgen Sie dafür, dass alle im Abschnitt „Beachten Sie das Folgende“ auf Seite GER-2 dieses
Handbuchs beschriebenen Bedingungen erfüllt sind.
• Da der U300X/U250X/U310W/U260W einen großen Höhenwinkel der optischen Achse
besitzt, hat eine geringe Verschiebung im Projektionsabstand eine große Auswirkung auf
die Bildgröße und –
position auf dem Bildschirm. Wenn der Projektorwinkel ungünstig ist,
erhöht sich die Bildverzerrung.
1. Den Projektoradapter am Projektor befestigen.
a

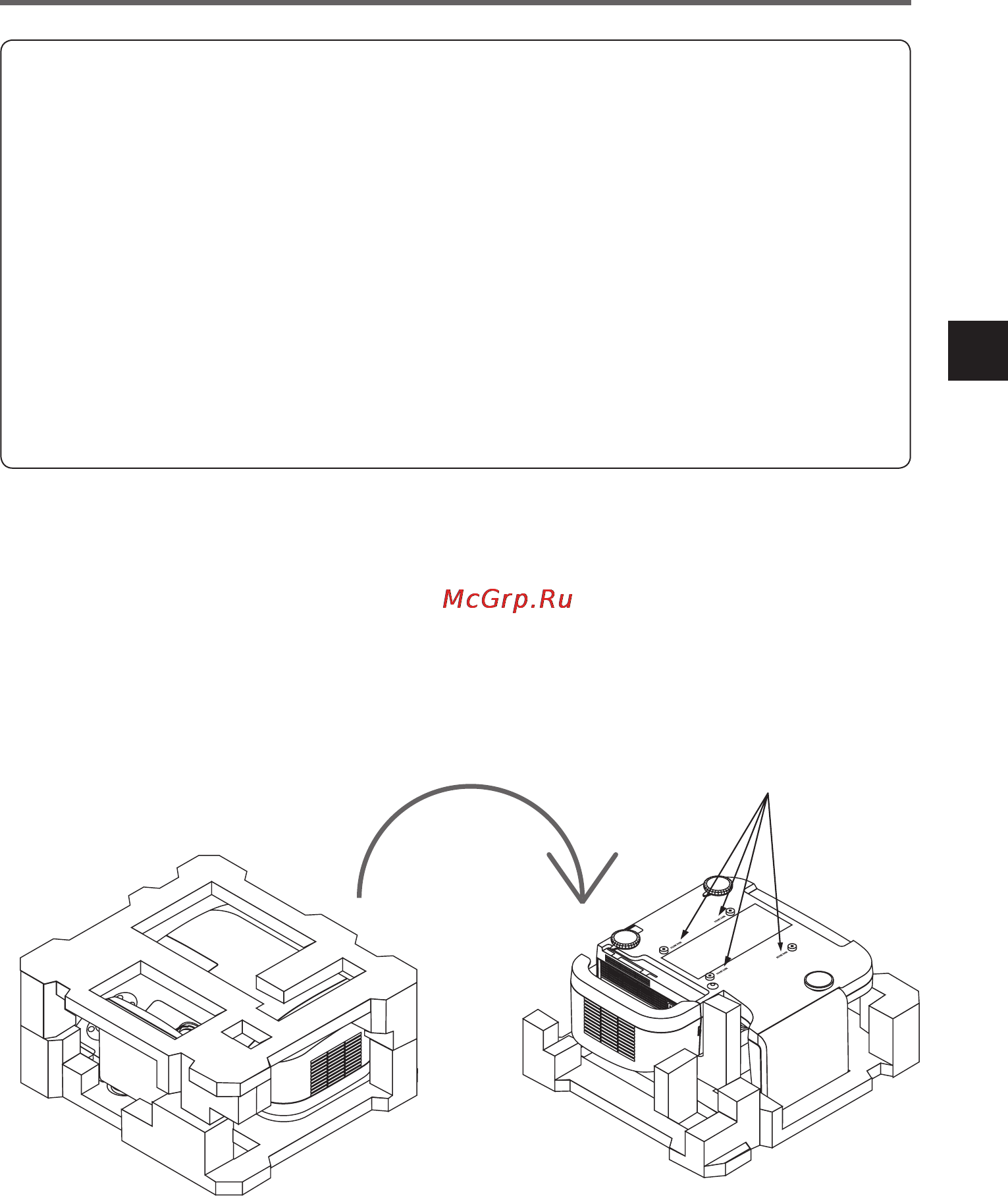

Nehmen Sie den Projektor aus seinem Karton und entfernen Sie die Plastikhülle.
b
Bringen Sie die Schaumstoff-Abstandshalter wieder am Projektor an und drehen Sie den
Projektor anschließend um.
Hinweis: An der Unterseite des Projektors befinden sich vier Schraublöcher, die mit "MAX.
M4x10" markiert sind. Diese Angabe gilt nicht für den Projektoradapter dieses
Produktes.
b
(Hinweis)
