FRE-10
FRE-11

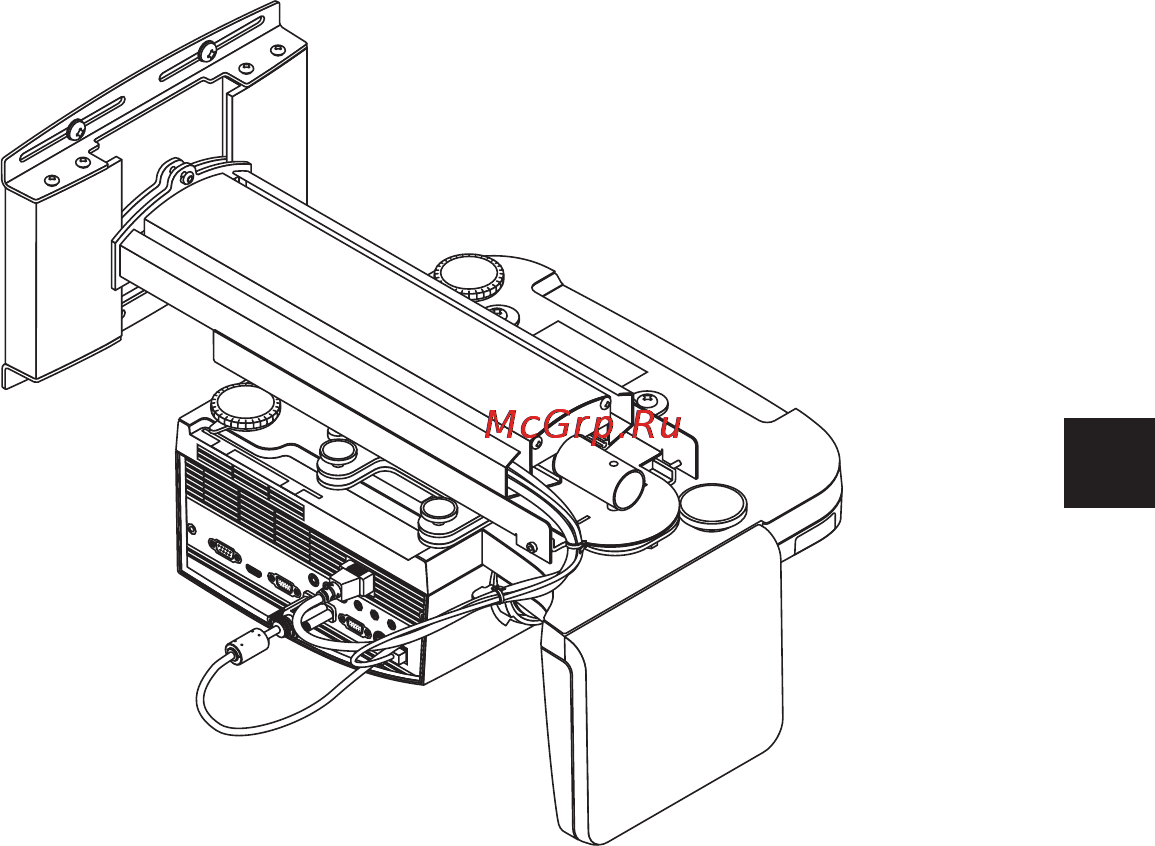

5. Câblage
a
Le cordon d’alimentation et les câbles d’interface peuvent êtreglissés dans les fentes de
câblageélectriquesituéesàdroiteetàgauchedubras.Cecidoitêtrefaitavantdexerle
couvercle du bras.
Faitesattentiondenepasécraserlescâblesaveclesvisderéglagehorizontal.
L’installationduprojecteurestmaintenantterminée.
