KOR-12
KOR-13
투사 위치 조정
준비
조정 전
• 프로젝터에서 이미지를 투사한 후 먼저 프로젝터의 초점 레버를 사용하여 투사된 이미지
의 초점을 대략적으로 조절하십시오 .
이미지 투사 방법은 프로젝터와 함께 제공된 사용자 설명서의 ' 설치 ' 부분을 참조하십시
오.
• 온스크린 메뉴에서 투사 방법으로 ' 방향 ' 에 대해 ' 천정 전면 ' 을 선택하십시오 .
1. 기울기 조정 노브를 확인하십시
오.
기울기 조정 노브 4 개가 모두 동일한 조정 높이로 설정되
었는지 확인하십시오 .
프로젝터 고정 플레이트가 기울어지면 수직 조정으로 수
정하십시오 수평 조정은 할 수 없습니다 .

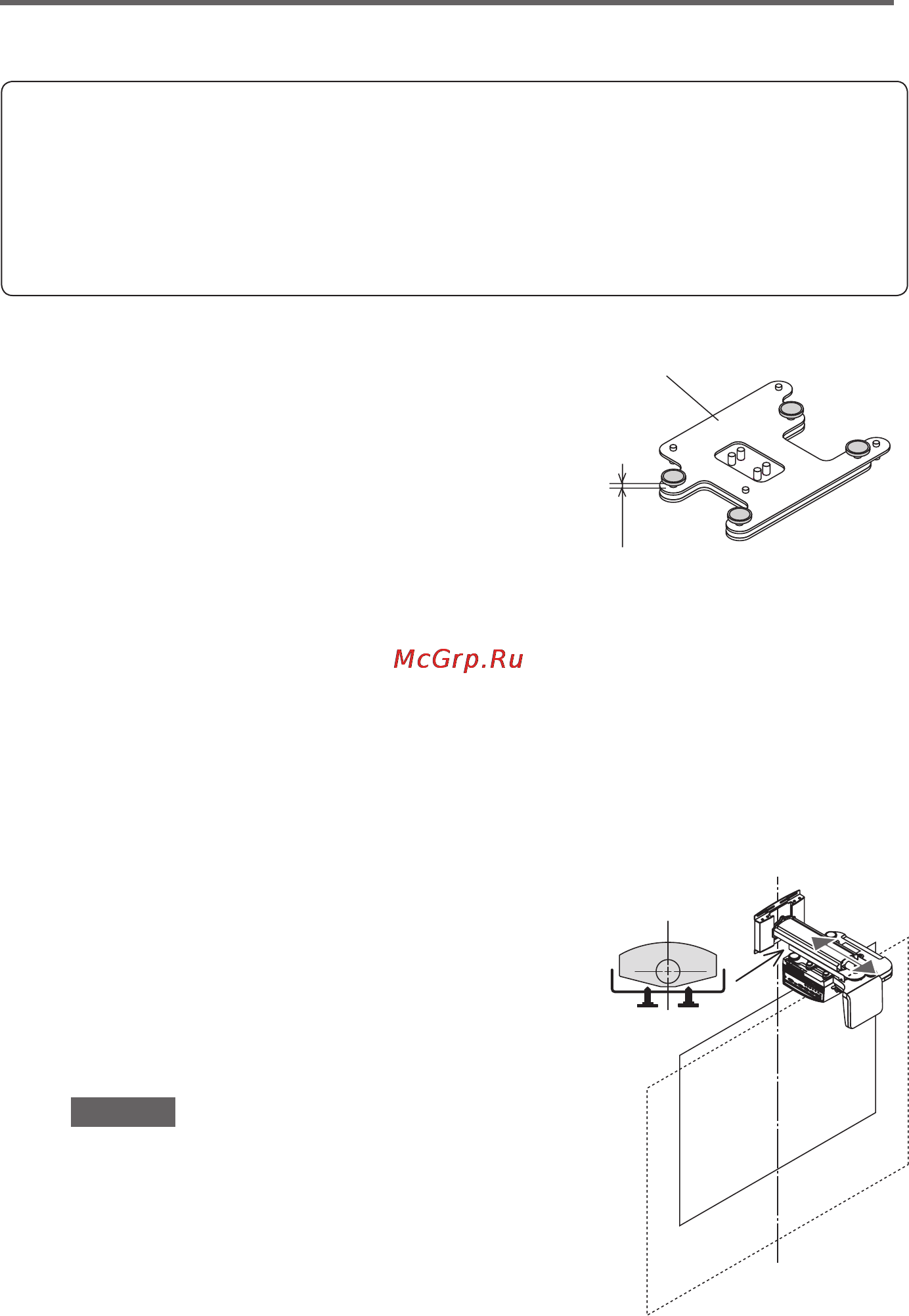

프로젝터 고정 플레이트
노브 조정 높이
2. 투사된 이미지와 왼쪽 / 오른쪽 기울기의 크기를 조정하십시
오.
* 이 설명서의 그림은 4:3 종횡비로 조정한 이미지를 보여줍니다 . 화면과 프로젝터의 연결
케이블은 생략했습니다 .
투사된 이미지의 크기를 조정하고 필요 시 시계 방향 또는 시계 반대 방향으로 기울이십시
오.
a
수직 조정 / 암 고정 노브를 푸십시오 .
- 그림에서 검은색으로 표시된 두 노브를 푸십시오 .
b
프로젝터를 앞 / 뒤로 이동하여 투사된 이미지의 크기
를 화면에 맞추십시오 .
맞추려면 프로젝터의 두 끝을 단단히 잡고 주의하여
이동하십시오 .
주의
미러 섹션은 잡지 마십시오 . 그렇지 않으
면 미러가 떨어져서 손상될 수 있습니다 .
- 왼쪽 / 오른쪽 방향으로 조정하려면
c
단계를
진행하십시오 .
- 크기 조정만 수행하려면 그림에서 검은색으로
표시된 두 노브를 조이십시오 .
b
a
