POR-14
POR-15

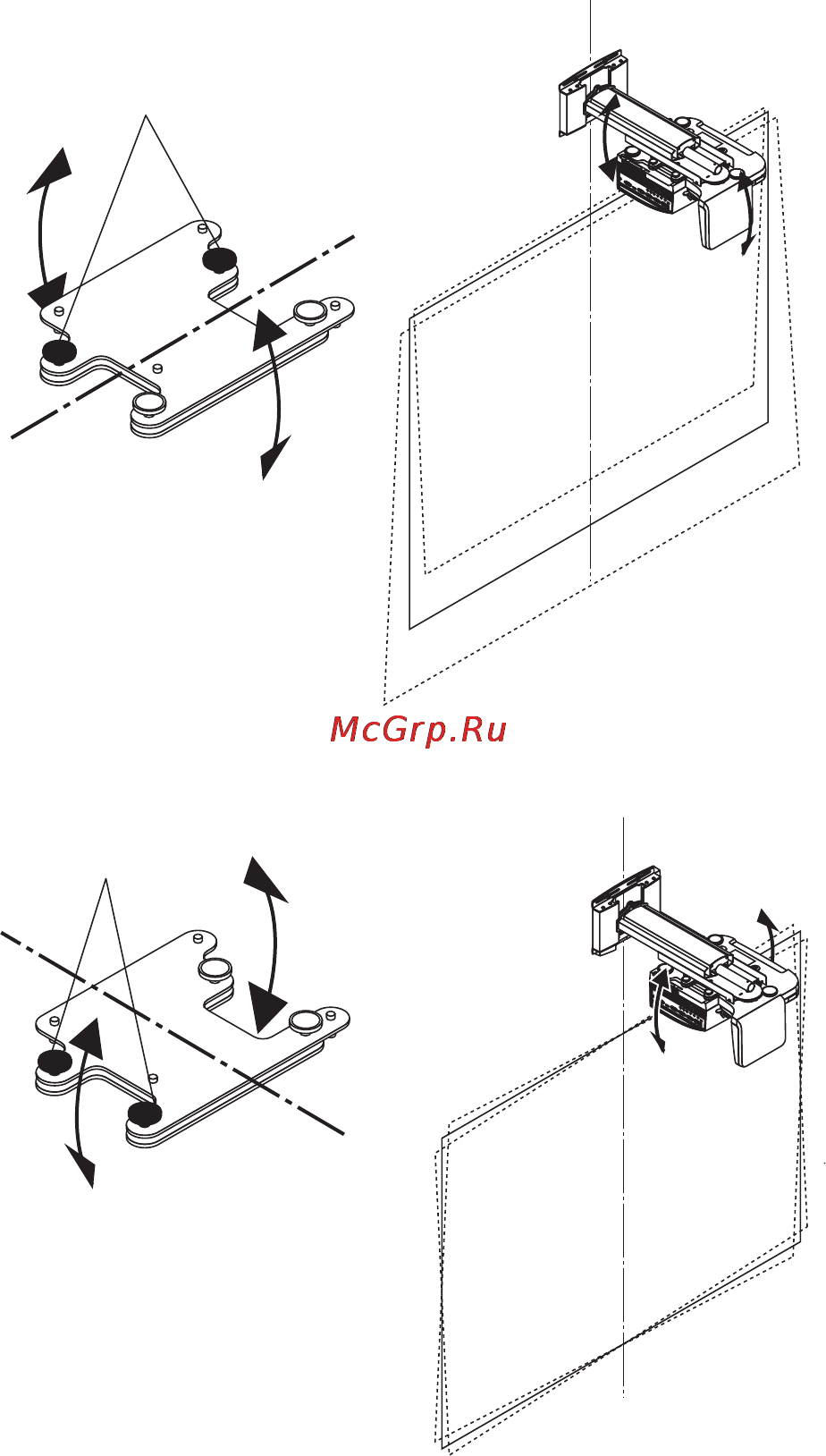

4. Ajuste a inclinação.
Oajustedainclinaçãoéexecutadocomosquatrobotõesdeajuste.
Ajuste de inclinação frente/trás
Ajuste em conjunto
Eixo de rotação
Ajuste em conjunto
Eixo de rotação
Ajuste de inclinação esquerda/direita
Ajuste fino no mesmo sentido que o ajuste vertical
• Se o ajuste de inclinação com estes três botões for insuficiente, repita o processo de ajuste para
o passo 2 na página POR-12.
• Durante o ajuste, a posição da imagem projetada poderá ser deslocada. Nesse caso, desaperte o
adaptador de parede e os parafusos de fixação do braço e ajuste a posição.
Isto completa o ajuste.
Aperte firmemente todos os parafusos e botões de ajuste.
