KOR-8
KOR-9
c

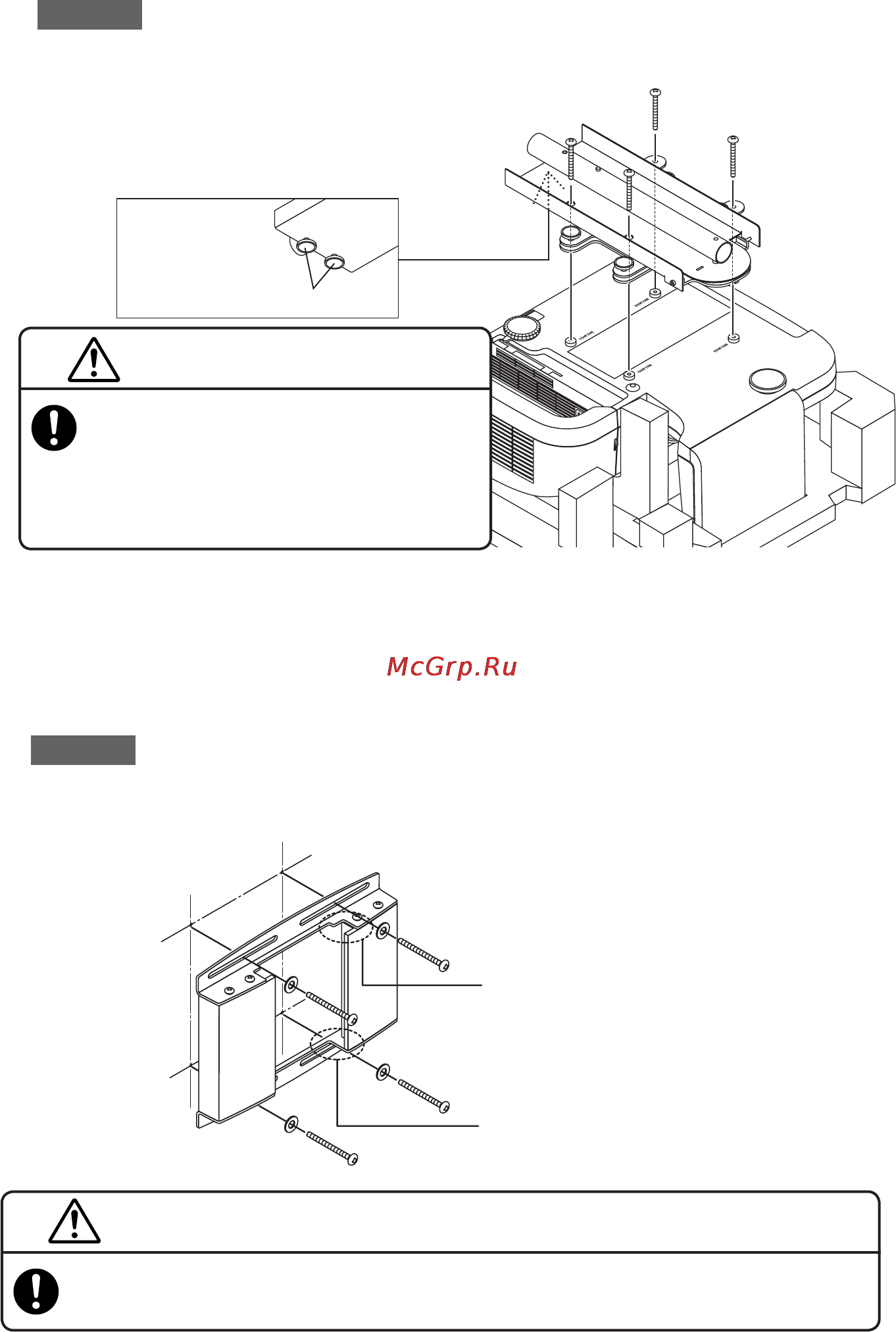

프로젝터 어댑터를 프로젝터 하단의 구멍에 맞추고 제공된 4 개 나사 (M4x20) 를 사용하
여 안전하게 어댑터를 장착하십시오 .
d
프로젝터 어댑터의 수직 조정 / 암 고정 노브를 푸십시오 .
주의
발포 패킹 스페이서를 장착하지 않은 상태로 프로젝터 어댑터를 장착하려고
시도하지 마십시오 . 그렇지 않으면 미러 부분이 과도한 힘에 노출되어 , 투사
된 이미지가 이동하고 중대한 손상이 발생할 수 있습니다 .
수직 조정 / 암 고정 노브
c
d
경고
함께 제공된 것이 아닌 나사를 사용하면
프로젝터가 손상되거나 프로젝터가 떨어
져서 신체적 부상을 유발할 수 있습니다 .
따라서 함께 제공된 나사만 사용하십시
오.
2.
벽면 어댑터를 벽면 구조물에 장착하십시오 .
투사된 이미지에 왜곡이 없도록 하려면 벽면 어댑터의 중앙과 화면의 중앙이 직선 축으로 일
치하도록
맟
추십시오 .
• 벽면 어댑터에는 상단 / 하단 방향이 있습니다 . 어댑터를 올바른 위치로 장착하십시오 .
주의
벽면 어댑터가 잘못된 상단 / 하단 방향으로 장착되면 올바른 설치가 불가능
합니다 .
• 벽면 어댑터를 ± 50mm 범위로 수평으로 조정할 수 있습니다 .
컷아웃을 위로 한 면
컷아웃을 아래로 하지 않은 면
경고
M6(1/4 인치 ) 나사 또는 볼트 (4 개 위치 ) 만 사용하여 벽면 어댑터에 고정하십시오 . M6
이 아닌 나사 또는 볼트를 사용하면 프로젝터가 떨어져서 신체적 부상을 야기할 수 있습니다 .
