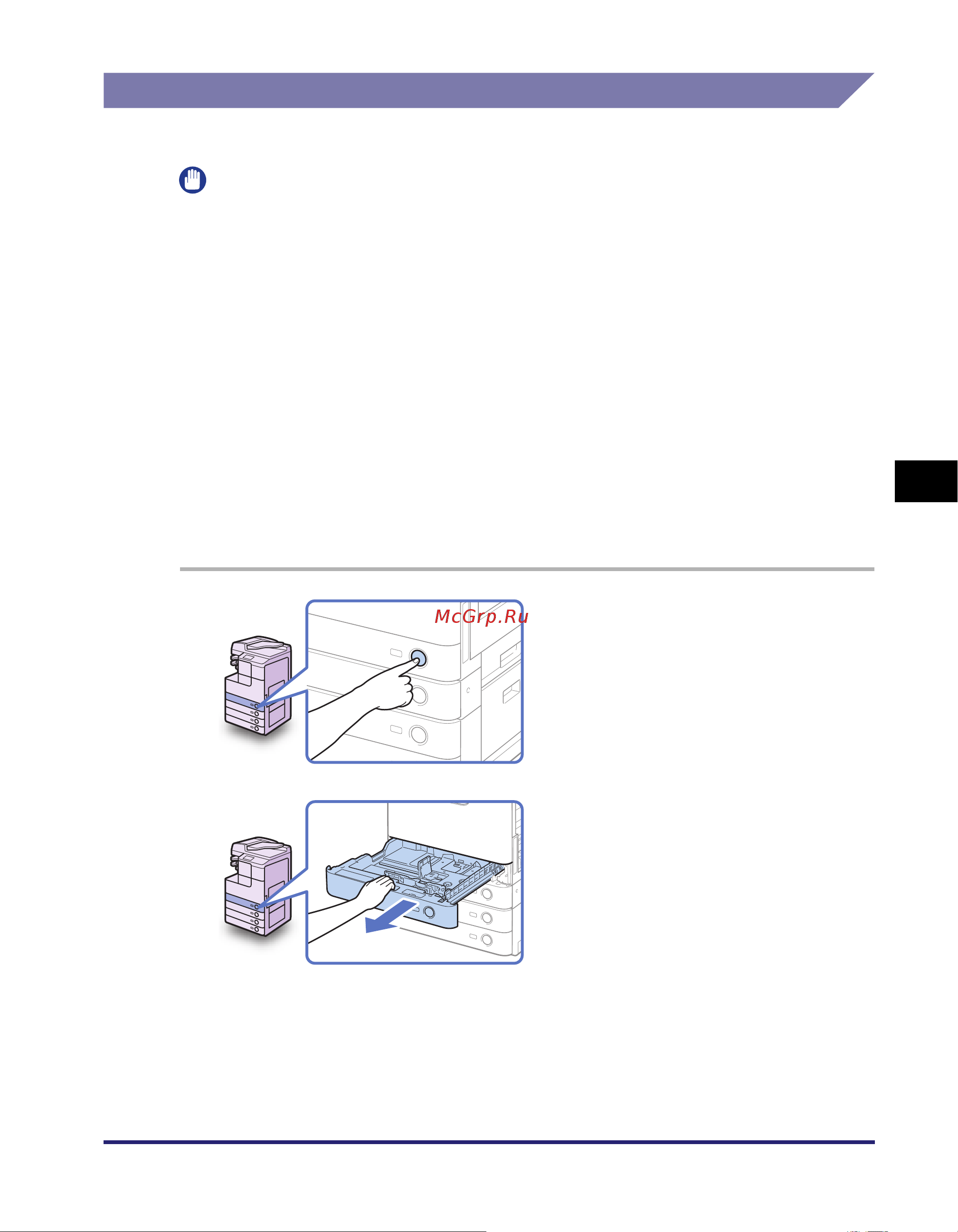

Canon imageRUNNER 2520 [127/266] Загрузка бумаги
![Canon imageRUNNER 2520 [127/266] Загрузка бумаги](/views2/1165596/page127/bg7f.png)
Кассеты для бумаги
5-3
Периодическое обслуживание
5
Загрузка бумаги
Загружайте бумагу в кассеты для бумаги, как описано ниже.
ЗАПОМНИТЕ
• Не загружайте в кассеты для бумаги бумагу нестандартного формата.
• Не загружайте в кассеты бумагу перечисленных ниже типов, поскольку это может
привести к замятию бумаги:
- сильно скрученную и помятую бумагу;
- тонкую бумагу на основе соломы (плотностью менее 64 г/м
2
);
-OHP-пленки;
- Этикетки
- бумагу, на которую были скопированы цветные изображения (не следует
выполнять печать и на обратную сторону такой бумаги);
- бумагу, на которой выполнялась печать на термопринтере (не следует печатать
на обратной стороне такой бумаги).
• Перед загрузкой бумаги пролистайте стопку и выровняйте ее края на ровной
поверхности.
• Запрещается помещать бу
магу или какие-либо другие предметы в пустую часть
кассеты для бумаги рядом со стопкой бумаги. Это может привести к замятию
бумаги.
1
Нажмите кнопку на кассете для
бумаги, в которую требуется
загрузить бумагу.
2
Взявшись за ручку, выдвиньте
кассету для бумаги до упора.
