Компоненты и их назначение
1-8
Знакомство с аппаратами серии imageRUNNER 2545
1

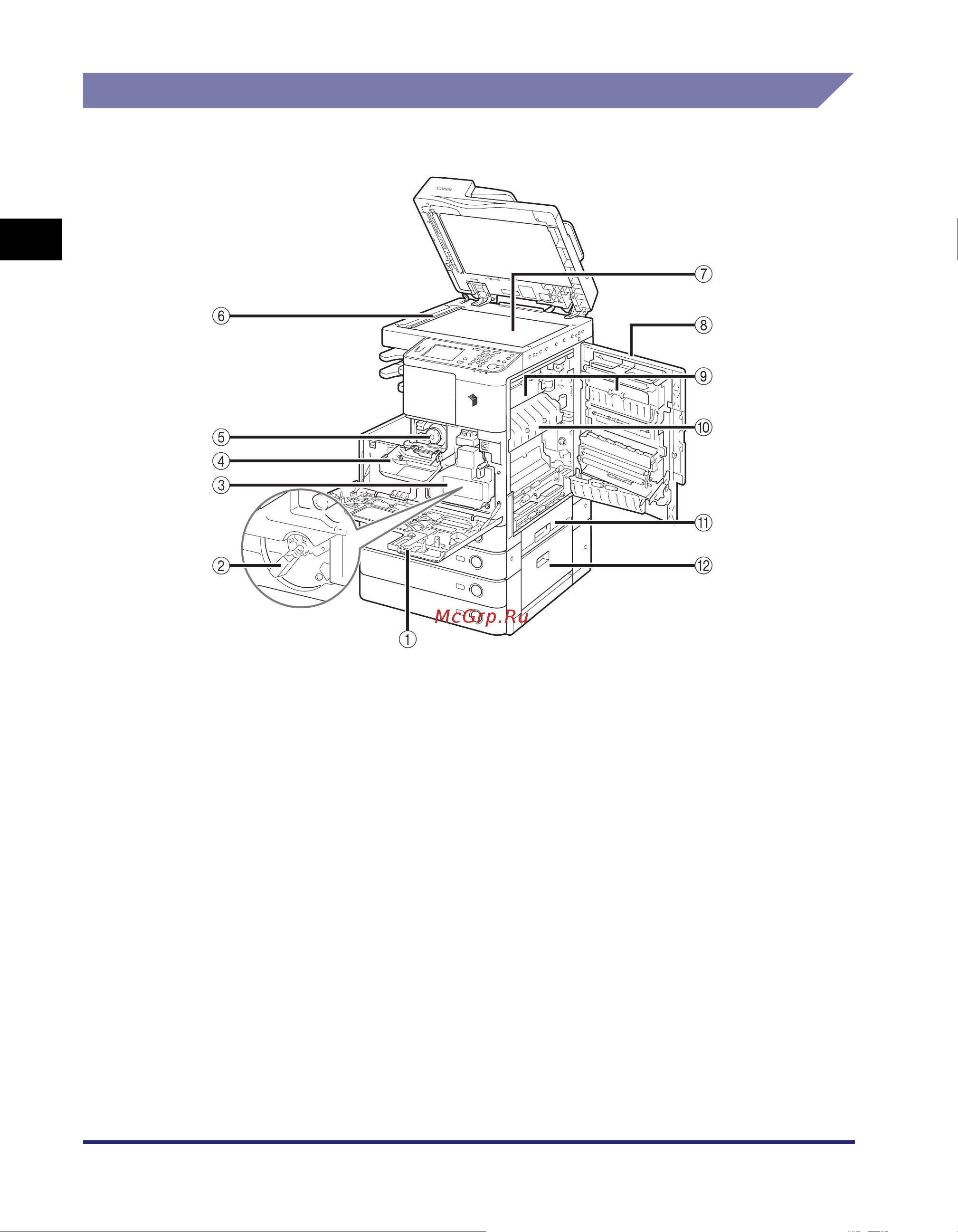

Внутреннее устройство
a Передняя обложка
Открывайте эту крышку для замены контейнера для
отходов тонера.
b Барабан
c Контейнер для отходов тонера
Если контейнер для отходов тонера заполнен,
замените его новым. (См. раздел «Замена
контейнера для отработанного тонера» на стр.5-22.)
d Крышка для замены тонера
Открывайте эту крышку для замены картриджа с
тонером. (См. раздел «Замена тонера» на стр. 5-17.)
e Картридж с тонером
Если тонер заканчивается, извлеките картридж с
тонером и замените его новым.
(См. раздел «Расходные материалы» на стр.5-41.)
f Область сканирования
Здесь сканируются оригиналы, установленные в
устройство подачи.
g Стекло экспонирования
Устанавливайте на него оригиналы, когда требуется
отсканировать книги, тяжелые оригиналы,
OHP-пленки и пр.
h Правая крышка
Открывайте эту крышку при устранении замятия
бумаги внутри основного аппарата.
i 2-лотковое устройство вывода B1
(Для imageRUNNER 2530/2525/2520i/
2520 приобретается дополнительно)
2-лотковое устройство вывода B1 обеспечивает
вывод распечаток в дополнительный выводной
лоток.
j Блок термозакрепления
Если замятие бумаги происходит в блоке
термозакрепления, удаляйте замятую бумагу с
осторожностью. (См. раздел «Блок
термозакрепления» на стр. 6-29.)
k Правая крышка кассеты для бумаги
Открывайте эту крышку при устранении замятия
бумаги в кассетах для бумаги 1 и 2.
l Правая крышка дополнительного
устройства кассетной подачи AE1
Открывайте эту крышку при устранении замятия
бумаги в кассетах для бумаги 3 и 4.
Аппарат imageRUNNER 2545i с подсоединенным дополнительным оборудованием: внутренним
финишером B1, дополнительным лотком внутреннего финишера B1 устройством кассетной подачи AE1.
SFC_RG_UK.book Page 8 Monday, December 10, 2012 9:59 PM
