Установка оригиналов
2-15
Основные операции
2
ПРИМЕЧАНИЕ
• Если верхний левый угол оригинала (лицевой стороной вниз) не совмещен с
углом стекла экспонирования, сканирование оригинала может выполняться
неправильно.
• Оригиналы форматов A4 и A5 можно устанавливать либо вертикально, либо
горизонтально. Однако скорость сканирования для горизонтально
установленных оригиналов несколько ниже, чем для установленных
вертикально. При печати с заданным коэффициентом копирования
устанавливайте оригиналы горизонтально, напри
мер при увеличении оригинала
формата A4 до формата A3. (См. главу 2, «Основные функции копирования»,
Руководства по копированию.)
• Горизонтально установленные оригиналы форматов A4 и A5 обозначаются как
A4R и A5R соответственно.
• Оригиналы формата А3 необходимо устанавливать горизонтально.
• Для того чтобы ориентация выводимых страниц при использовании устройства
подачи была такой же, как при установке оригинала на ст
екло экспонирования,
поместите оригинал верхним краем вниз и лицевой стороной вверх. Однако,
если в режиме Сшивание не загружена бумага соответствующего формата, то
поворот при выводе выполняется автоматически.

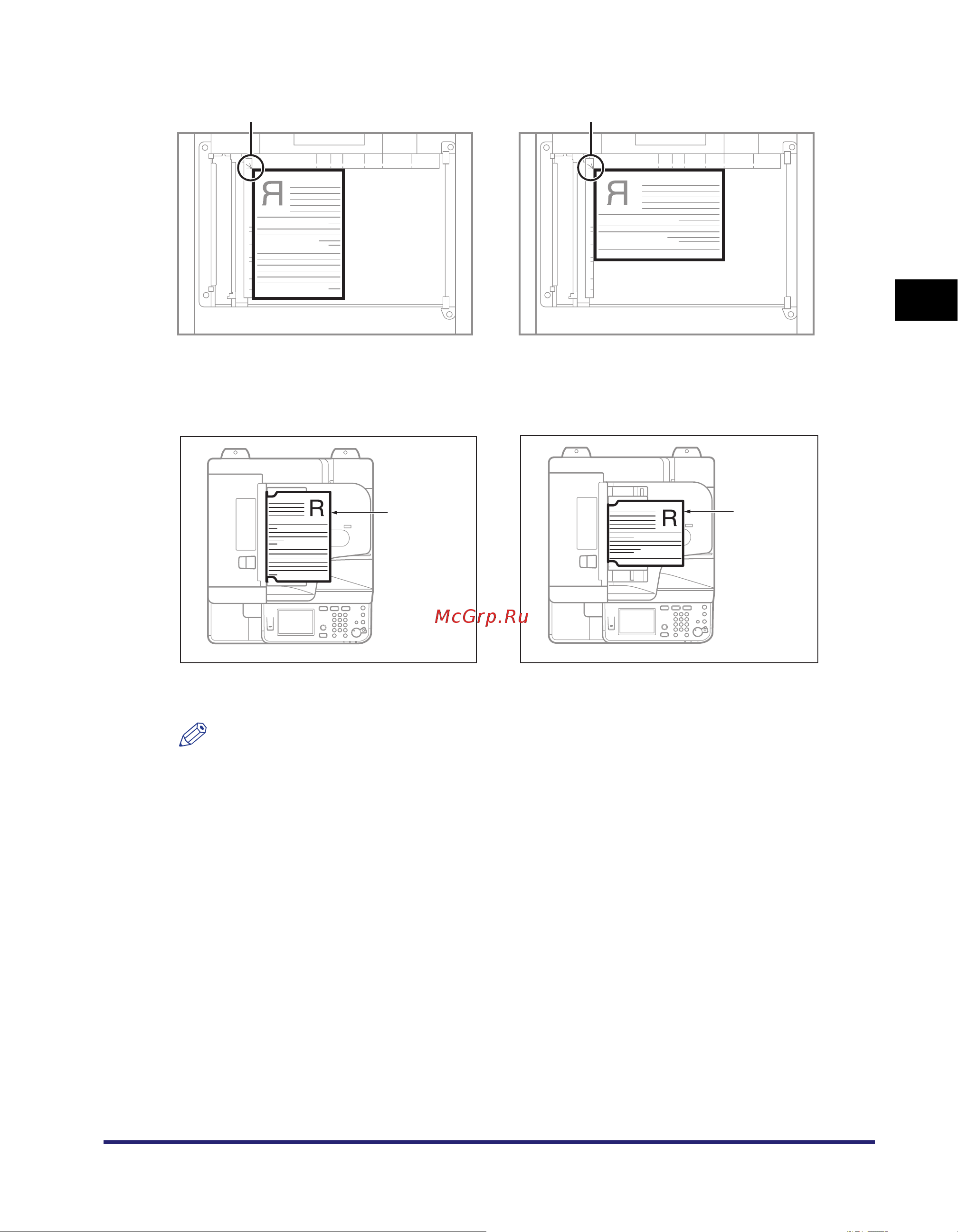

Стекло экспонирования (вид сверху)
Установите
оригинал
лицевой
стороной
вниз.
Установите оригинал
лицевой стороной вниз.
Вертикальная установка Горизонтальная установка
Стрелка Стрелка
Вертикальная установка
Установите
оригинал
лицевой
стороной
вверх.
Горизонтальная установка
Установите
оригинал
лицевой
стороной
вверх.
Устройство подачи (вид сверху)
