Замена тонера
5-21
Периодическое обслуживание
5
6

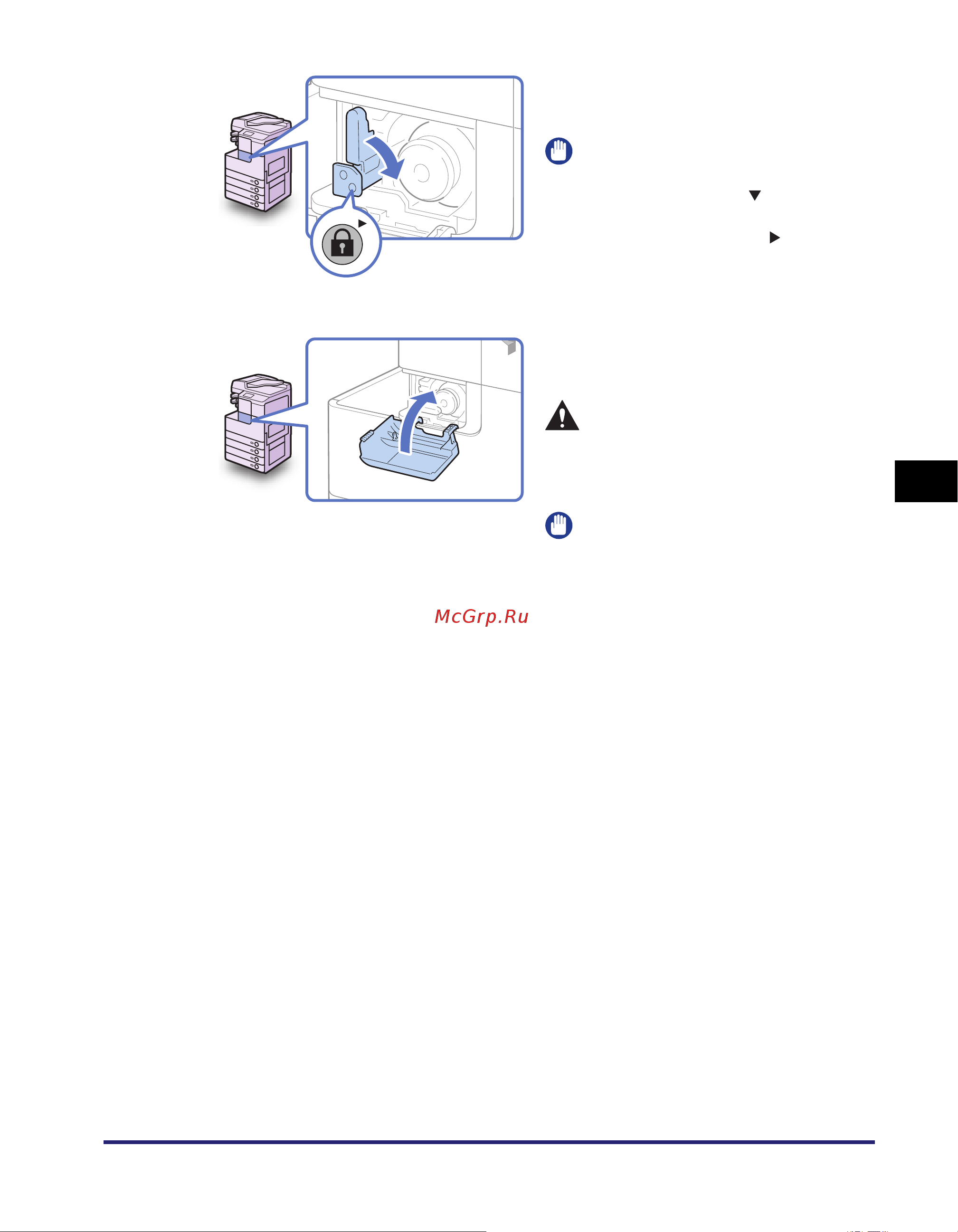

Верните рычаг блокировки в
исходное положение.
ЗАПОМНИТЕ
Убедитесь в том, что стрелка,
направленная вниз (), на рычаге
блокировки совмещена со стрелкой,
направленной вправо (),
положения значка Разблокировка.
7
Закройте крышку отсека для
замены тонера.
ВНИМАНИЕ
Закрывая крышку, следите за тем,
чтобы не прищемить пальцы, это
может привести к травме.
ЗАПОМНИТЕ
Обязательно выполняйте чистку
блока термозакрепления каждый
раз при замене картриджа с
тонером. (См. раздел «Чистка блока
термозакрепления» на стр.5-38.)
Значок
