Использование сенсорного дисплея
2-2
Основные операции
2
Использование сенсорного дисплея
Сенсорный дисплей на панели управления позволяет осуществлять доступ к
параметрам и выполнять их настройку, прикасаясь непосредственно к экрану.
Например, если требуется просмотреть и выбрать варианты конечной
обработки, нажмите клавишу [Конечная обработка] прямо на дисплее. На
аппарате отображаются доступные параметры конечной обработки.
ЗАПОМНИТЕ
Осторожно прикасайтесь к клавишам сенсорного дисплея пальцами. Не
используйте для этого карандаш, шариковую ручку или иной остроконечный
предмет, который может поцарапать поверхность сенсорного дисплея. В
противном случае можно повредить сенсорный дисплей.

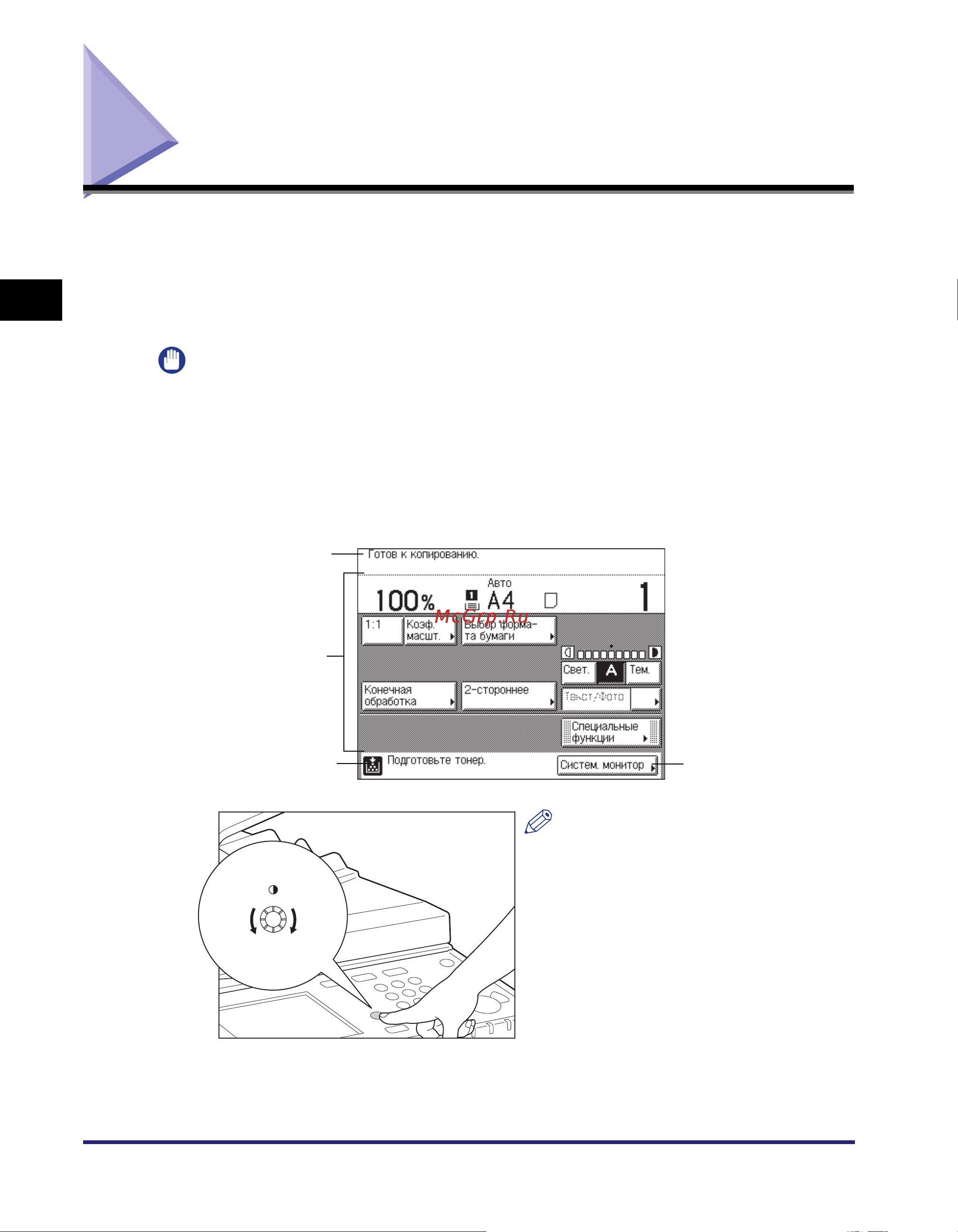

Изображение экрана, приведенное ниже, является примером главного экрана
функции Копирование.
ПРИМЕЧАНИЕ
Если экран сенсорного дисплея
плохо виден, используйте диск
установки контрастности дисплея на
панели управления. Поворотом
диска по часовой стрелке или
против часовой стрелки добейтесь
желаемой контрастности.
Указания по
выполнению
операций
Меню параметров
Состояние/
Сообщение об
ошибке
Клавиша Систем.
монитор
ТемнееСветлее
