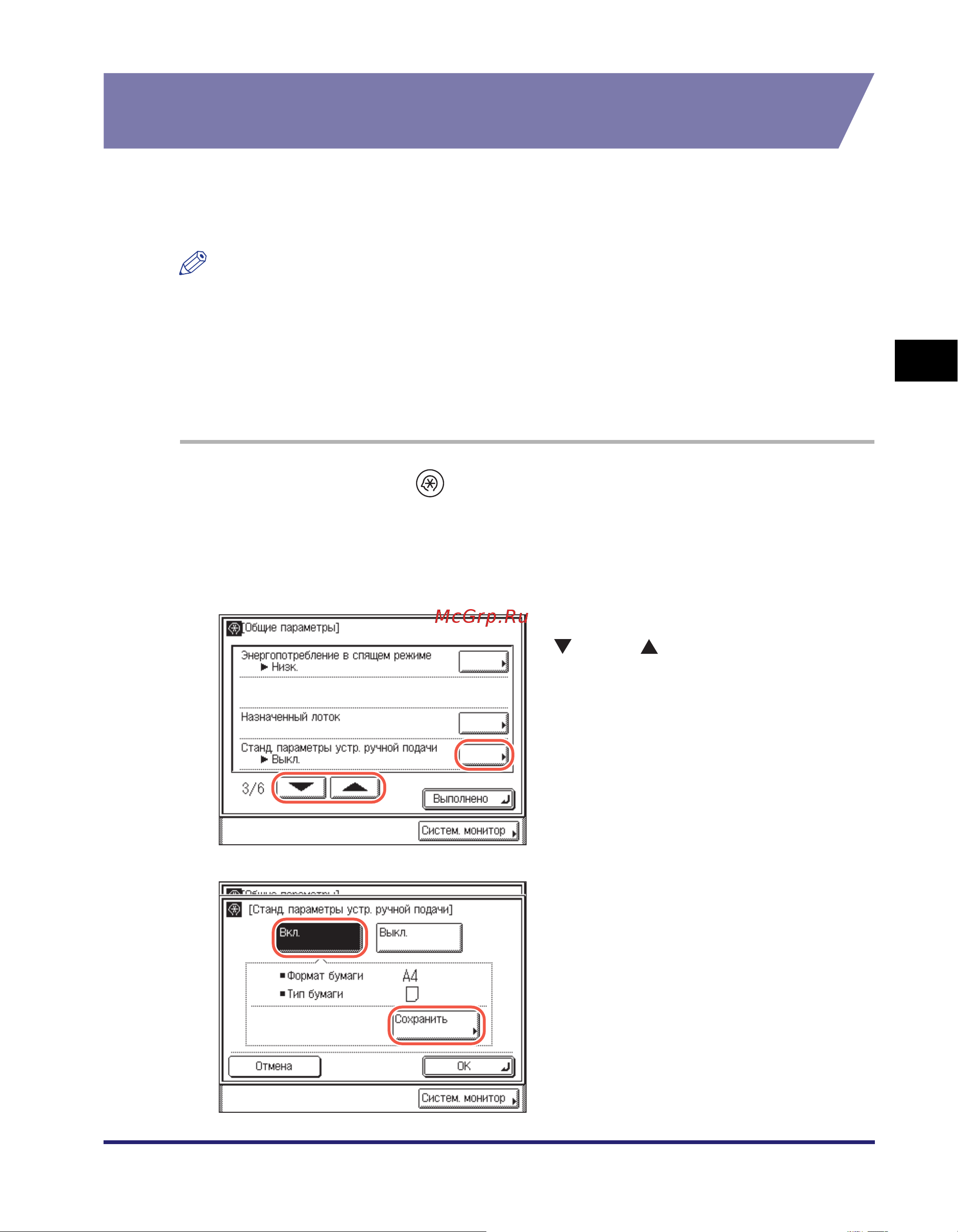

Указание общих параметров
3-17
Настройка основных параметров аппарата
3
Стандартная бумага для устройства ручной
подачи
Можно задать формат и тип бумаги, используемой в устройстве ручной
подачи по умолчанию. Используйте эту настройку, если в устройство ручной
подачи часто загружается бумага одного и того же типа.
ПРИМЕЧАНИЕ
• Для того чтобы бумагу можно было подавать из устройства ручной подачи в режиме
APS/ADS, устройство ручной подачи должно быть активировано для требуемых
типов заданий. (См. раздел «Автоматический выбор бумаги/Автоматическое
переключение кассет» на стр.3-8.)
• Дополнительные сведения о форматах и типах бумаги, которые можно использовать
с этим аппаратом, см. в разделе «Разрешенные типы бу
маги», на стр.7-8.
• Настройка по умолчанию – «Выкл.».
1
Нажмите клавиши (Дополнительные функции) ➞
[Общие параметры].
Для справки см. шаги 1 и 2 в разделе «Исходная функция при включении
питания», на стр.3-2.
2
Нажимайте клавишу
[] или [] до тех пор, пока не
появится клавиша
[Станд. параметры
устр. ручной подачи] ➞
нажмите клавишу
[Станд. параметры
устр. ручной подачи].
3
Нажмите клавиши [Вкл.] ➞
[Сохранить].
Клавиша [Сохранить] активна только в
том случае, если нажата клавиша [Вкл.].
