Кассеты для бумаги
5-5
Периодическое обслуживание
5
• Если возникают неполадки, например плохое качество печати или замятие бумаги,
попытайтесь перевернуть бумагу и загрузить ее заново.
• Более подробные сведения о направлении печати на бумаге с печатью (бумага с уже
напечатанными логотипами или бланками) см. в разделе «Соответствие ориентации
оригинала и схемы вывода бумаги с предварительной печатью», на стр. 7-10.
ЗАПОМНИТЕ
Убедитесь в том, что кассета для бумаги полностью вдвинута. Если кассета для бумаги
вдвинута в аппарат не полностью, выполнять печать будет невозможно.
ПРИМЕЧАНИЕ
Если остаются распечатки, которые требуется вывести, аппарат автоматически
возобновляет печать после того, как загружена соответствующая бумага.
6
Укажите требуемый тип бумаги.
Для справки см. раздел «Определение типа бумаги в устройстве подачи бумаги», на
стр.3-11.
ЗАПОМНИТЕ
Убедитесь в том, что настройка типа бумаги кассеты для бумаги соответствует типу
загружаемой бумаги.
Настройка кассеты для бумаги на бумагу
другого формата
Если требуется изменить формат бумаги в кассете для бумаги, установите скользящие
направляющие в соответствии с новым форматом бумаги, как описано ниже.
5

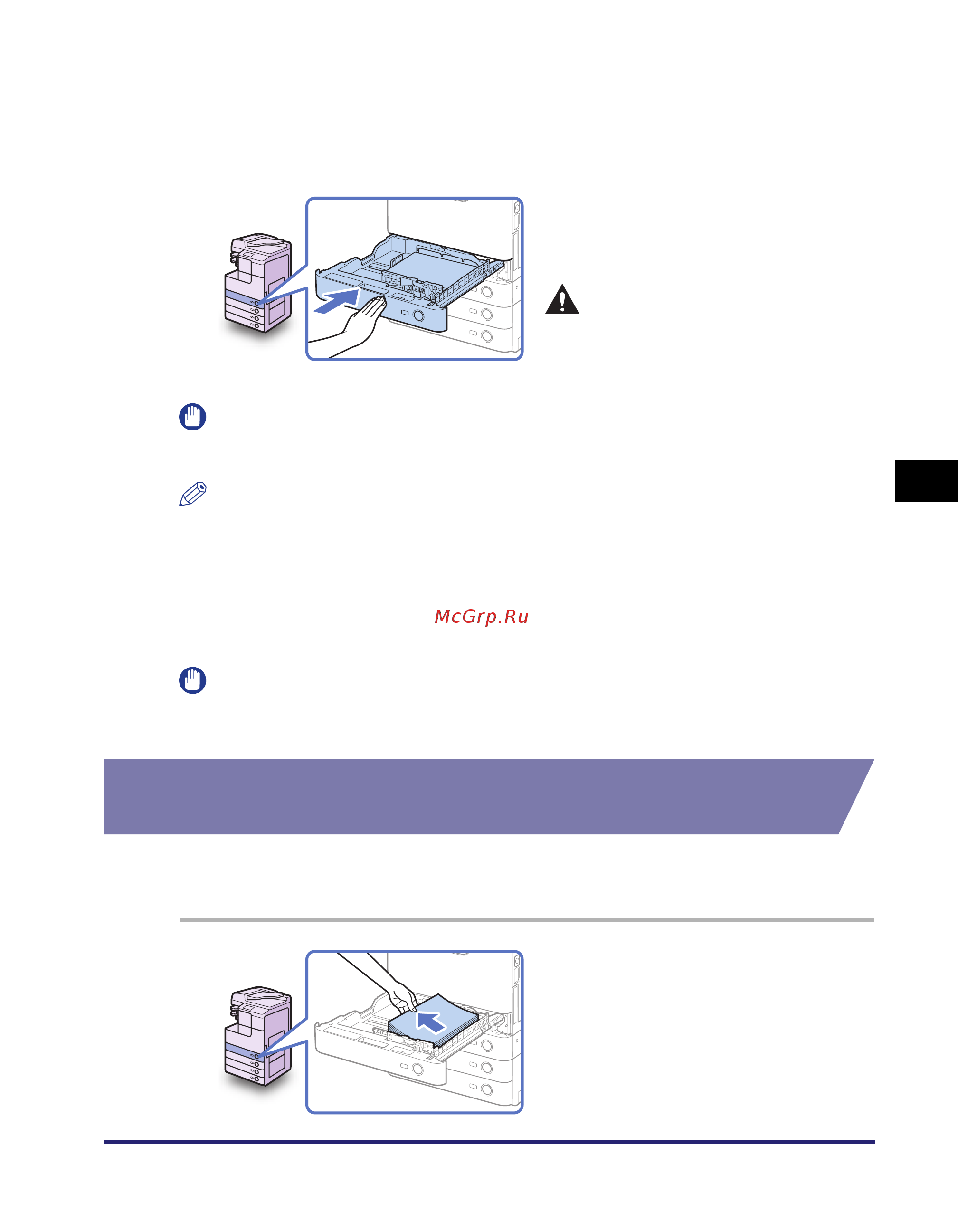

Осторожно вдвиньте кассету
для бумаги в аппарат до
фиксации со щелчком.
ВНИМАНИЕ
Возвращая кассету для бумаги в
исходное положение, следите за тем,
чтобы не прищемить пальцы, так как
это может привести к травме.
1
Откройте кассету для бумаги и
удалите всю загруженную
бумагу.
Указания по порядку открытия кассеты
для бумаги см. в шагах 1 и 2 раздела
«Загрузка бумаги», на стр.5-3.
SFC_RG_UK.book Page 5 Monday, December 10, 2012 9:59 PM
