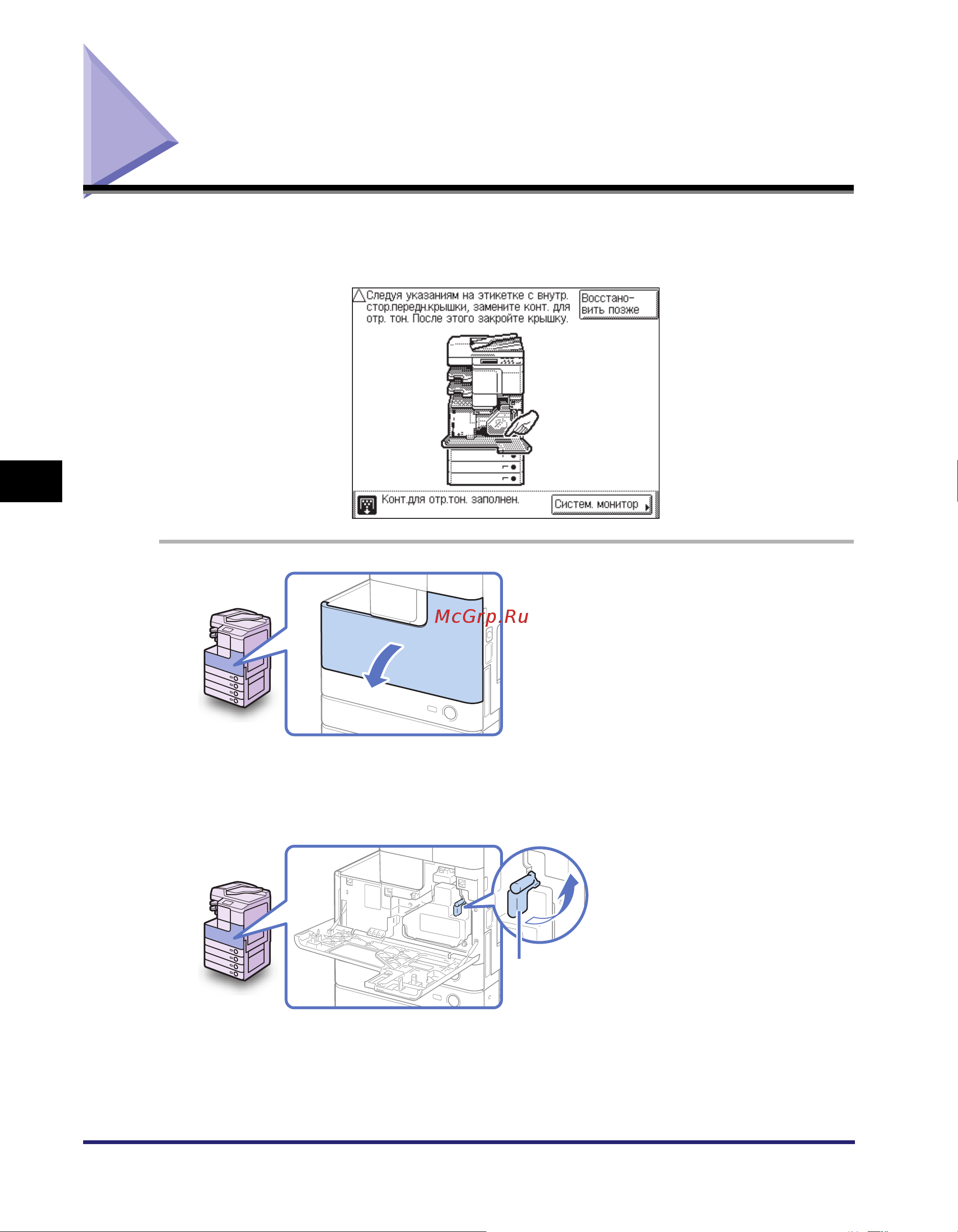

Замена контейнера для отработанного тонера
5-22
Периодическое обслуживание
5
Замена контейнера для отработанного
тонера
В процессе печати в аппарате накапливаются отходы тонера. Заполненный
контейнер для отходов тонера необходимо заменить.
2
Для разблокировки контейнера с отходами тонера поверните
рычаг блокировки против часовой стрелки на 90 градусов.
1
Откройте переднюю крышку.
Рычаг блокировки
SFC_RG_UK.book Page 22 Monday, December 10, 2012 9:59 PM
