Загрузка бумаги в устройство ручной подачи
2-28
Основные операции
2
ПРИМЕЧАНИЕ
• При использовании бумаги нестандартного формата невозможно выбрать
варианты [Перфорация 3 отверстий] и [OHP-пленка].
• Дополнительные сведения о форматах и типах бумаги см. в разделе
«Разрешенные типы бумаги», на стр.7-8.

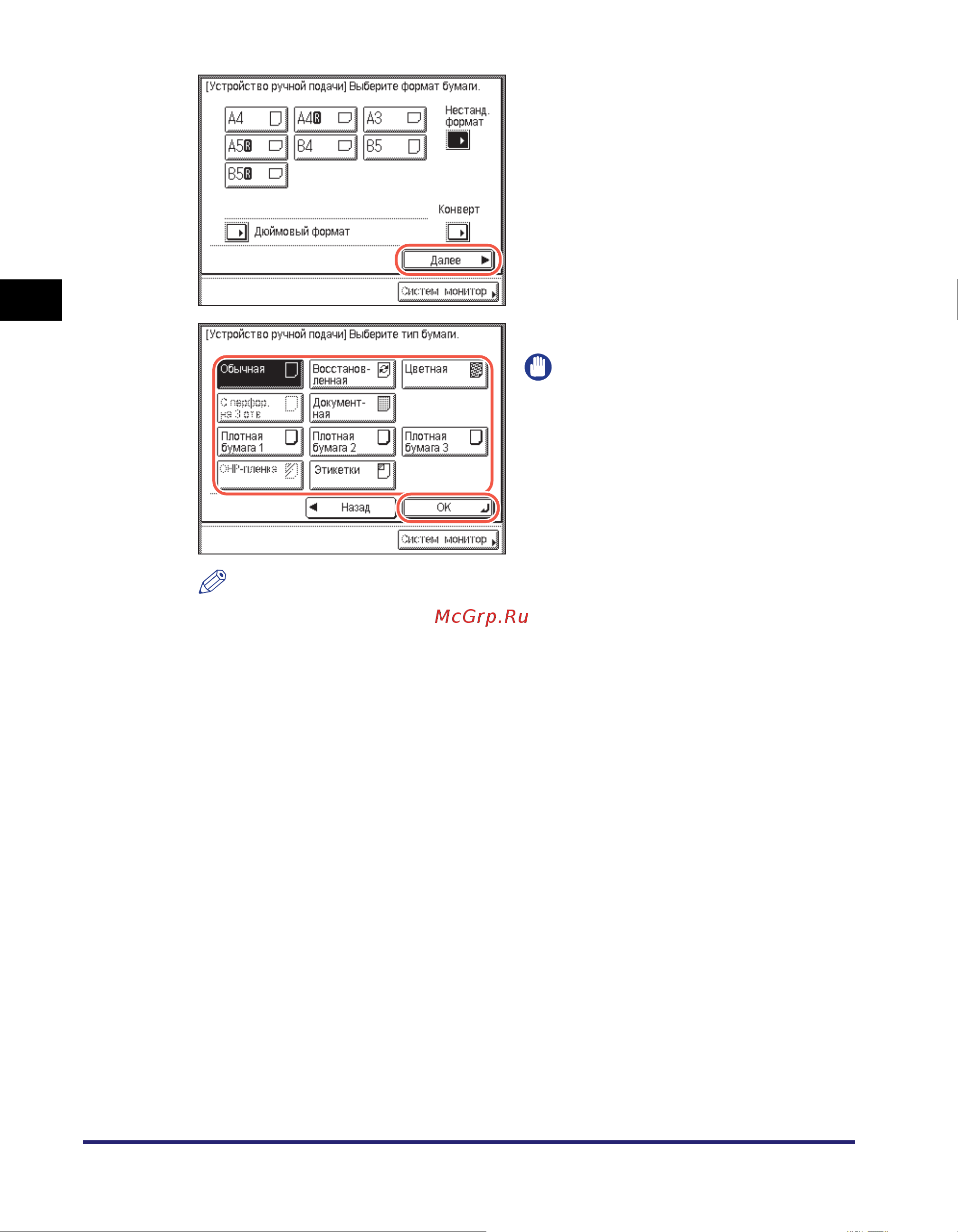

❑ Нажмите клавишу [Далее].
❑ Выберите тип бумаги ➞ нажмите [OK].
ЗАПОМНИТЕ
Убедитесь в том, что тип бумаги
задан правильно. Неправильное
задание типа бумаги может
отрицательно повлиять на качество
изображения, привести к
повреждению блока
термозакрепления или вызвать
замятие бумаги.
